對于攝影小白而言，選擇一款自帶“大師模式”的手機，無需深諳復雜技術參數也能輕松駕馭，從而輕松拍出專業級影像質感的照片。對于手機充電器而言，深圳銀聯寶科技的這款24W充電器芯片U6237D，在原有基礎上進行了升級和細致的技術調節，化繁為簡，讓手機更加能夠迅速、安全充電，且使用壽命更長，從而實現高效輸出！
24W充電器芯片U6237D是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6237D也支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。在恒壓輸出模式中，U6237D采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6237D可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

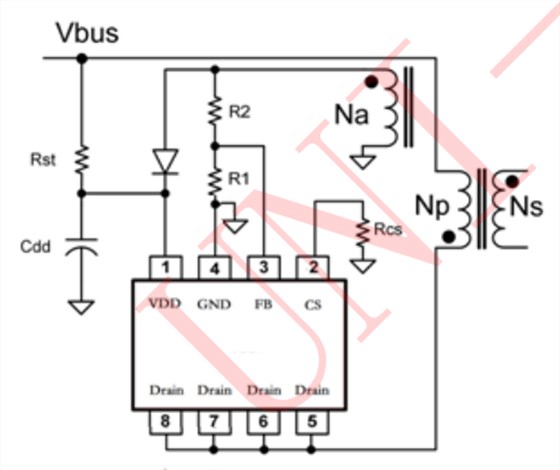

在芯片開始工作之前，24W充電器芯片U6237D僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值 16.3V），U6237D開始工作并且芯片工作電流上升到1mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。
一旦芯片進入到超低頻工作模式中，U6237D的工作電流便進一步降低到0.5mA（典型值），以幫助降低系統待機功耗。

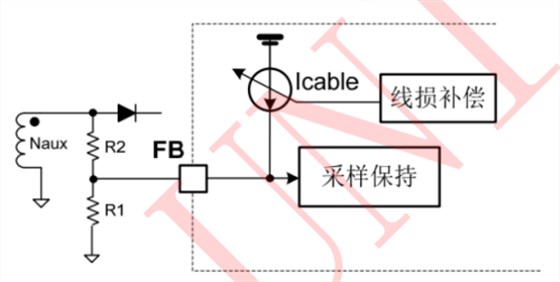

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在24W充電器芯片U6237D內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
不僅如此，深圳銀聯寶科技充電器芯片U6237D，在230VAC推薦輸出24W ，在85-265VAC推薦輸出18W，既滿足手機充電器、AC-DC適配器的應用，也適用于LED照明驅動領域，為客戶不同場景下的應用提供了強有力的支持！
