智能家居產業擁有廣闊的發展前景，但目前真假智能家居產品混雜于市場。這些行業問題落到技術上，集中于電源管理和智能控制這兩大塊，對應的則是芯片、傳感器、電機在家電上的應用。深圳銀聯寶科技專注生產小家電電源管理芯片，高效降低家電設備運行功耗，助力智慧生活的功能升級。

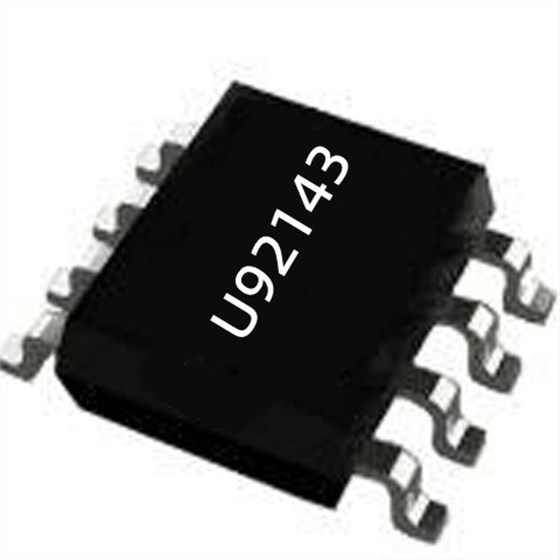

5v2A的小家電電源管理芯片可以試試U92143，是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U92143 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
電源管理芯片U92143主要特性：
&內置超高壓功率 BTJ
&谷底開通、原邊控制、系統效率高
&多模式原邊控制方式
&優異的動態響應
&集成動態三極管驅動電路
&工作無異音
&優化的 EMI 性能
&恒流、恒壓調整率小于 ±5%
&超低待機功耗 <30mW
&CV 模式可編程輸出線壓降補償
&內置完善的保護功能：
輸出短路保護 (FB SLP)
逐周期限流保護（OCP)
前沿消隱 (LEB)
芯片過溫保護 (OTP)
VDD 過壓、欠壓和箝位保護
輸出過壓保護功能 (FB OVP)
&SOP-8 封裝
在芯片開始工作之前，電源管理芯片U92143僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值10V)，U92143 開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U92143 的工作電流便進一步降低到0.14Ma (典型值)，以幫助降低系統待機功耗。
電源管理芯片U92143腳位說明：
1 VDD 芯片供電腳。
2 GND 芯片參考地管腳
3 FB 輸出反饋和消磁檢測管腳。
4 CS 電流采樣輸入管腳。
5、6、7、8 C 內置功率三極管集電極輸入管腳。
深圳銀聯寶科技電源管理芯片，面向小家電、安防產品、LED照明驅動產業生態，積極響應市場與行業需求，愿與小伙伴們共探電子智能技術與發展新趨勢。
