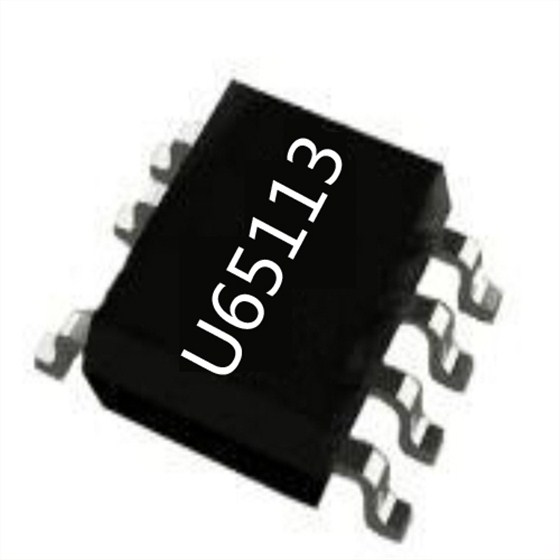

銀聯寶友恩U65113開關電源芯片是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U65113 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
銀聯寶友恩U65113開關電源芯片主要特點：
① 工作無異音
② 優化的 EMI 性能
③ 恒流、恒壓調整率小于 ±5%
④ 超低待機功耗 <30mW
⑤ CV 模式可編程輸出線壓降補償
⑥ 內置完善的保護功能：
⑦ 輸出短路保護 (FB SLP)
⑧ 逐周期限流保護（OCP)
⑨ 前沿消隱 (LEB)
⑩ 芯片過溫保護 (OTP)
? VDD 過壓、欠壓和箝位保護
? 輸出過壓保護功能 (FB OVP)
? SOP-7 封裝
? 內置超高壓功率BTJ
? 谷底開通、原邊控制、系統效率高
? 多模式原邊控制方式
? 優異的動態響應
? 集成動態三極管驅動電路
銀聯寶友恩U65113開關電源芯片集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。
銀聯寶友恩U65113開關電源芯片還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。
① 銀聯寶友恩U65113開關電源芯片應用領域：手機充電器、AC/DC 電源適配器
② 典型功率推薦（85-265Vac）：U65113：5W
