北斗衛星導航系統深度融入基礎設施，正在成為智能手機、可穿戴設備等大眾消費產品標準配置；友恩開關電源芯片U6107D，性能耐打，實測數據優異，也正在成為手機充電器和適配器開關電源芯片的標配！
開關電源芯片U6107D主要特點：
▲支持DCM和CCM控制
▲±1%CV調節，快速動態回應
▲待機功耗<75mW
▲電流模式控制
▲固定65KHz開關頻率
▲綠色省電模式工作，優化的環路控制
▲啟動和工作電流
▲集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
▲集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
▲集成自恢復模式的保護功能：
VDD 欠壓保護（UVLO）
VDD 過壓保護 （OVP）
過熱保護（OTP）
逐周期電流限制
過載保護（OLP）
短路保護（SCP）
前沿消隱（LEB）
CS 管腳開路保護

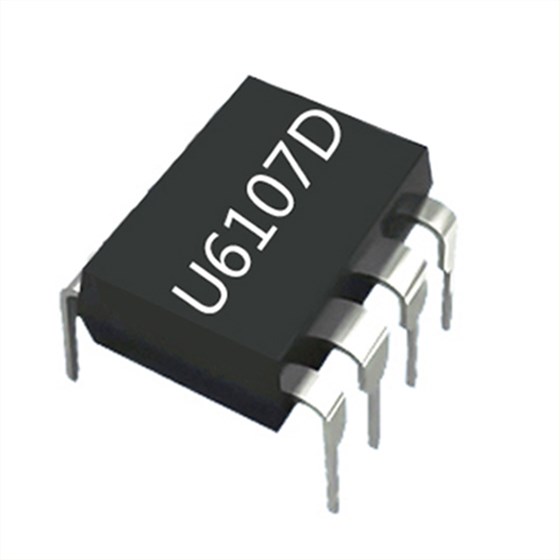

▲封裝DIP-8
開關電源芯片U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。推薦輸出功率24W、36W，可替代SDH8365，腳位名稱如下：
1 GND 芯片參考地。
2 CS 電流采樣輸入腳。
3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
4 VDD 芯片供電腳。
5、6、7、8 Drain 內置功率 MOSFET 漏極。
開關電源芯片制造商友恩半導體基礎夯實，幫助客戶作方案認證，EMI測試調機，樣機測試承認，小批量產跟線服務，批量出廠后質量反饋跟蹤等。提供一站式電源方案服務，期待您的垂詢合作！
