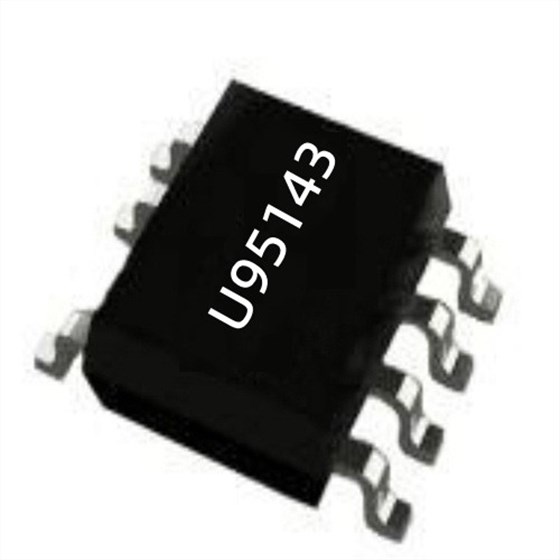

國內大廠正積極聯合產業鏈上下游推進原材料國產替代，除了部分產品如服務器電源有采用進口芯片，電源適配器產品基本已實現材料國產化。今天就來了解下內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能的國產10W適配器電源icU95143！
在芯片開始工作之前，10W適配器電源icU95143僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值10V)，U95143 開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U95143 的工作電流便進一步降低到0.14Ma (典型值)，以幫助降低系統待機功耗。
當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，10W適配器電源ic U95143可實現由滿載到空載全程無異音工作。
10W適配器電源icU95143集成了三極管基極動態驅動技術以優化系統效率?；鶚O驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。在U95143內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值 (典型值 0.8V) 相比。當采樣到的FB電壓低于0.8V且持續時間超過38ms時，芯片將進入到短路保護模式和自動重啟模式。
當VDD電壓超過23.8V (典型值) 時，10W適配器電源ic U95143立即停止開關動作。之后將導致VDD下降，當VDD電壓低于關斷電壓VDD_OFF (典型值3.8V) 時，系統將重新啟動。在芯片內部設計有27.8V (典型值)的箝位電路以保護芯片受損。
推動芯片國產化，在國內已基本形成了共識。適配器電源ic供應商深圳銀聯寶科技注重產品研發和質量管控，一站式服務為你打造國產芯！
