氮化鎵充電器是一種新型的快充技術，在充電速度、安全性做到了突破。氮化鎵充電器的最大輸出功率相當大，可大大縮短充電時間，在追求快速充電的今天，優勢非常明顯。且充電器不容易發熱，有效降低了充電后的溫度，增強了充電安全性。深圳友恩半導體最新推出的氮化鎵充電器芯片U8722是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關，可獲得快速啟動功能和超低的工作電流。

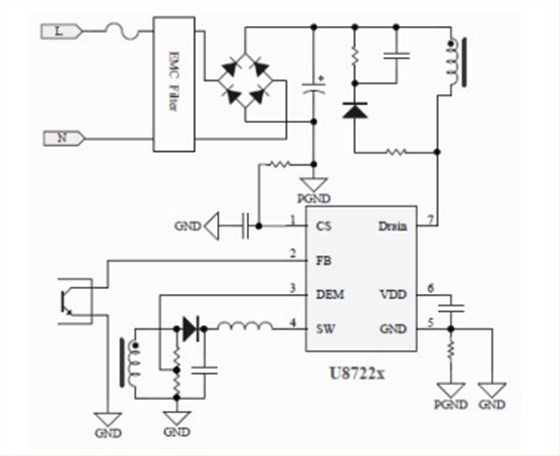

氮化鎵充電器芯片U8722集成了高壓啟動功能。如圖所示，在啟動階段，U8722通過芯片DRAIN腳對VDD充電，當VDD電壓達到VVDD_ON (典型值12V)時，高壓供電關閉。輸出建立后，芯片供電由輔助繞組提供。

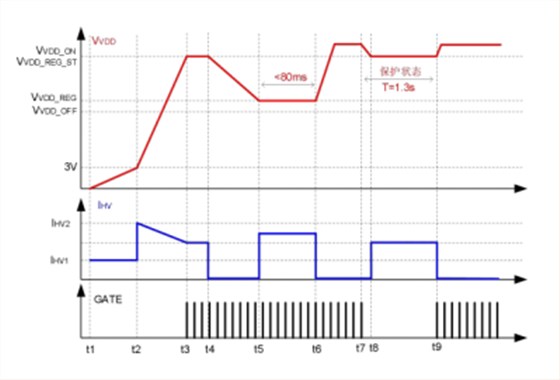

如下圖所示，在啟動過程中，當VDD低于3V時，高壓供電電路對VDD電容的充電電流為IHV1 (典型值0.5mA)，小電流充電，可以降低VDD引腳對地短路時的芯片功耗。當VDD電壓超過3V時，充電電流增加到IHV2 (典型值5mA)，以縮短啟動時間，隨VDD電壓升高，充電電流逐漸減小。當VDD電壓降到VVDD_REG (典型值9V)時，高壓供電電路再次開啟，以維持VDD電壓。但是，如果低鉗位供電狀態持續時間超過75ms，并且系統工作在非輕載模式時，氮化鎵充電器芯片U8722將觸發保護。當芯片觸發保護狀態時，系統停止打驅動，高壓供電電路開啟，維持VDD電壓在VVDD_REG_ST (典型值12V)。
氮化鎵充電器芯片U8722的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流可配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景。
氮化鎵充電器具有高效、低損耗的特點，充電過程中不但排放的溫室氣體較少，而且不會造成電網壓力的增大，且產品壽命長，隨著技術的不斷發展，將會被廣泛應用和普及，未來市場不可限量。關注深圳友恩半導體，一起開啟氮化鎵充電器芯片之旅！
