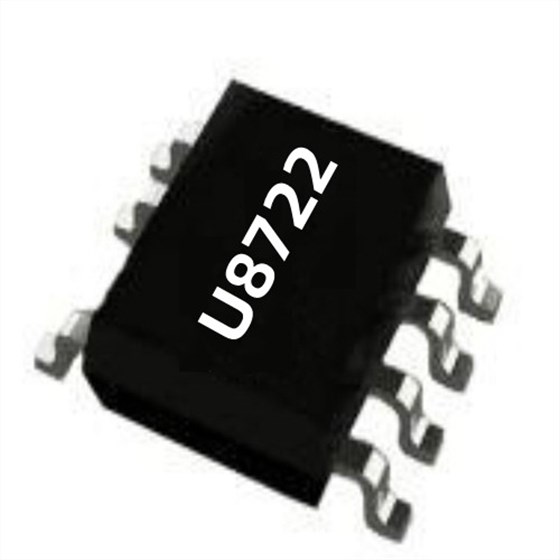

開關電源芯片U8722X是一款集成 E-GaN 的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW 的超低待機功耗。U8722的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流可配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景。
開關電源芯片U8722X主要特點：
*集成 650V E-GaN
*集成高壓啟動功能
*超低啟動和工作電流，待機功耗 <30mW
*谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)
*集成 EMI 優化技術
*驅動電流分檔配置
*集成 Boost 供電電路
*集成完備的保護功能：
VDD 過壓/欠壓保護 (VDD OVP/UVLO)
輸出過壓保護 (OVP)
輸入欠壓保護 (BOP)
片內過熱保護 (OTP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
短路保護 (SCP)
過載保護 (OLP)
過流保護 (SOCP)
前沿消隱 (LEB)
CS 管腳開路保護
*封裝類型 ESOP-7、HSOP-7
開關電源芯片U8722X采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。芯片根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，U8722采用了谷底鎖定工作模式在負載一定的情況下，導通谷底數穩定，系統無噪音。隨著負載的逐漸降低，系統導通的谷底個數逐漸增加，當谷底數超過6個時，不再檢測谷底電壓，系統進入降頻工作模式，通過進一步降低開關頻率，減小開關損耗，優化系統輕載效率！
