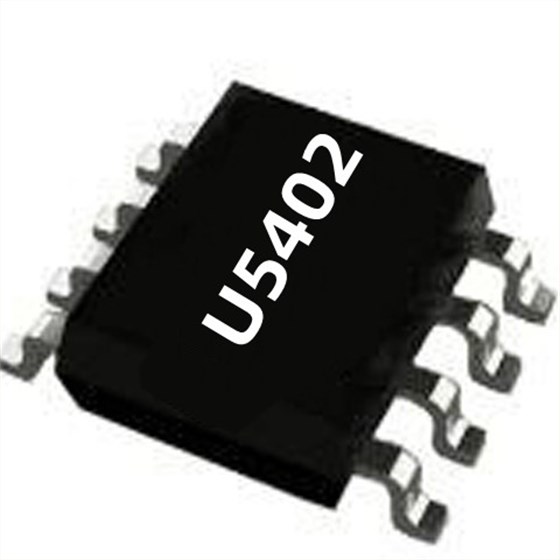

電路設計中常常會遇到通信電平轉換的問題，在應用電平轉換的措施之前還需要判斷進行電平轉換的必要性。為了提高靈活性和提升用戶體驗，很多便攜式電子設備都設計成可配合不同的電源工作。這些電源之間的電壓可能相差很大，尤其是考慮到連接器和電纜壓降時。深圳銀聯寶科技的LED照明電源ICU5402，兼容3.3V、5V和15V的輸入電壓邏輯，采用SOP-8封裝，1腳VDD輸入邏輯和低側驅動器的電源，用一個0.1μF或更大值的MLCC連接COM。
LED照明電源ICU5402采用必易微高壓器件工藝技術，具有良好的電流輸出及出色的抗瞬態干擾能力。在開關節點VS瞬態-60V(100ns)情況下可保證系統正常工作?？芍С?/span>100V/ns的dv/dt變化。
LED照明電源ICU5402主要特性：
&開關節點耐壓高達 650V
&輸出拉電流 0.3A, 灌電流 1A
&開關節點 dv/dt 能力可達 100V/ns
&VS 負壓能力可達 -60V(典型 100ns)
&為高低側電源提供獨立的 UVLO 保護
&短傳播延遲 (典型值 140ns)
&延遲匹配 (典型值 30ns)
&雙通道輸入，輸出互鎖
&兼容 3.3V、5V 和 15V 的輸入電壓邏輯
&施密特觸發器輸入
&封裝類型 SOP-8
LED照明電源ICU5402是一款650V耐壓的半橋柵極驅動器，具有0.3A 拉電流和1A灌電流能力，專用于驅動功率MOSFETs或IGBTs。U5402具有完善保護功能，包括：輸入浮空或輸入脈沖寬度不足時，輸出保持低電平。內置互鎖和死區保護功能，可防止高低側驅動同時打開，同時具有高側和低側UVLO保護，系統可靠性強。
LED照明電源ICU5402典型應用：
&功率 MOSFET / IGBT 驅動器
&電機驅動應用，家電
&照明，LED 電源
&感應加熱
&DC-AC 轉換器
