手機5V1A充電器作為一款經典的產品，用料和做工到底怎樣呢？手機5V1A充電器方案采用電源ic U65113支持100-240V~50/60Hz 0.15A輸入，支持5V1A輸出，充電器已經通過了UL等認證，可以通過V（6）級能效。

手機這款5W充電器電源ic U65113體積小巧，做工非常精致，內部使用兩塊PCBA組成一個完整的變壓輸出系統，空間利用率很高。由于空間有限，所以PCBA之間使用了一個結構復雜的塑料框架，一方面是用來固定兩塊PCBA，另一方面也起到良好的絕緣作用。

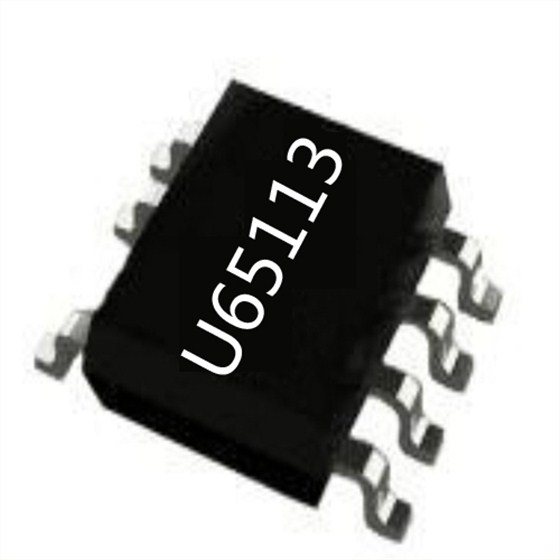

5V1A充電器方案電源ic U65113是一種高性能的源邊反饋(PSR)和單片開關電源控制器，專為具有電流模式控制的小型電源設備設計。內置的CV / CC控制電路，省去了光耦合器、TL431及其相關的回路器件。高集成電路設計，高性能的BJT和PFM控制器和各種保護電路集成在一個芯片上，很大限度地減少外圍器件，節省成本。U65113可以簡單地設計一個典型的反激式開關轉換器，的驅動技術提高了耐壓的特性，實現了優良的轉換效率。

5V1A充電器方案U65113電源ic的特點：

1.內置700V功率三極管

2.QR-PSR準諧振多模式控制，滿足六級能效特點

3.無補償元件

4.優化的動態控制：優異的動態響應能力

5.優化的環路控制，工作穩定，無異音

6.帶載啟機動性能好

7.封裝：SOP-7

手機祖?zhèn)?/span>5W充電器拆解的就是精致的電源ic U65113，5V1A充電器方案資料和樣品，請聯系銀聯寶科技。
