常見的5V2.4A充電器芯片方案開關電源芯片U6773S+同步整流芯片U7711，批量生產方案成熟，市場反饋佳。

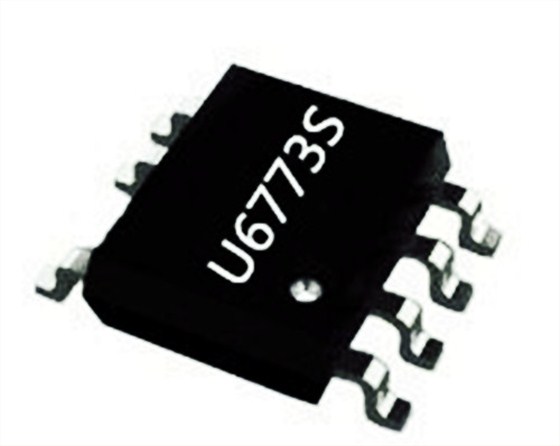

開關電源芯片U6773S內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。當芯片處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。功能特點如下：
1.具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。
2.多模式控制，內置650V高壓MOSFET。
3.具有六級能效標準，優異的動態響應能力。
4.工作穩定，無異音，SR（同步整流）兼容性高。
5.提供了極為全面的輔助功能，包含輸出欠壓保護、輸出過壓鉗位和輸出欠壓提醒等功能。
6.芯片封裝SOP-7。
同步整流芯片U7711是一個次級側同步整流器系列，通過與超低導通態電阻功率MOSFET結合使用來代替肖特基二極管，用于高.效反激式轉換器。同步整流芯片U7711在DCM和準諧振拓?fù)渲兄С指叨撕偷投恕Ｍ秸餍酒?/span>U7711內置了用于VDD電容器的HV電源，可以消除VDD電源的輔助繞組，從而節省了成本，集成了欠壓鎖定（UVLO），VDD鉗位保護。
開關電源芯片U6773S還可替代OB2500，腳位封裝一致，都是SOP-7；都可做到15W以內；都是內置MOS，耐壓可達到650V。
