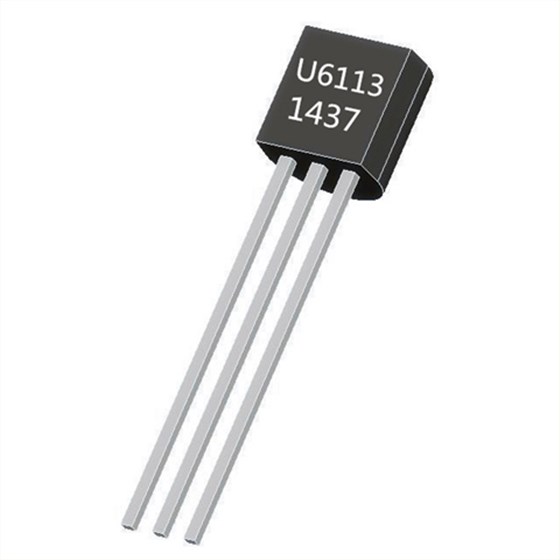

開關電源芯片把開關電源所需要的控制邏輯都集成在芯片中，作用當然是來簡化電路設計、提高可靠性的。開關電源芯片U6113在同一晶元上集成了高壓功率MOSFET和控制器。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。
在開關電源芯片U6113內部，只要當內部高壓MOSFET關斷時，5.8V的穩壓器就會從芯片的Drain管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓MOSFET導通的時候，5.8V穩壓器則停止工作而芯片靠VDD電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。
為了保證系統工作在準諧振模式下，開關電源芯片U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降 ，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。芯片利用檢測到的流經Crss電容的負向電流實現了電感電流過零點的檢測。
開關電源芯片U6113是一款內部高度集成的降壓型準諧振式（QR-Buck）LED照明恒流驅動功率開關芯片，工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。U6113設計的軟驅動結構的驅動電路優化了系統的EMI性能。
