銀聯寶LED電源驅動芯片簡介
LED芯片產品應用范圍：
★ Lighting
★ Li-ion Battery
★ LDO
★ DC-DC
★ Motor Driver
★ Charger / Adapter
典型型號：
|
功率 |
型號 |
|
20W~30W |
CL1156、CL1158 |
|
12W~20W |
CL1100、CL1156、CL1158 |
|
8W~12W |
CL1100、CL1112、 CL1156、CL1158、CL1152 |
|
6W~7W |
CL1126、CL1128、CL1101 |
|
3W~5W |
CL1126、CL1128、CL1101、CL1103 (僅推薦用于5W) |
Charger / Adapter
原邊反饋方案特點：
1.降低成本---減少了元件數量
2.縮小產品尺寸---元件數量少能節省PCB空間
3.高可靠性---外圍元件少

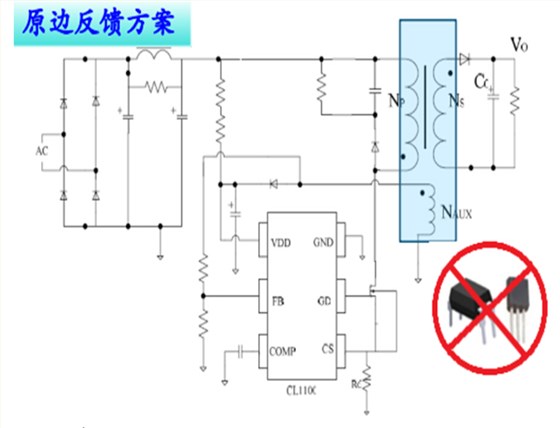

原邊反饋方案：
Charger / Adapter
原邊反饋方案型號
|
驅動管型 |
型號 |
大功率 |
CC/CV |
待機功耗 |
封裝 |
其他品牌 |
適用領域 |
|
外置 MOSFET |
CL1100 |
20W |
±5% |
<0.3W |
SOT23-6 |
XX2532 PL3532 CR6232 SF5920 |
充電器、適配器、 LED驅動 |
|
外置 MOSFET |
CL1101 |
7W |
±5% |
<0.3W |
SOT23-6 |
XX2532 CR6234 |
充電器、適配器、 LED驅動 |
|
外置 三極管 |
CL1126 |
7W |
±5% |
<0.1W |
SOT23-6 |
*XX2540 腳位不同 |
充電器、適配器、 LED驅動 |
|
外置 三極管 |
CL1128 |
7W |
±5% |
<0.1W |
SOT23-6 |
XX2520 SF6010 |
充電器、適配器、 LED驅動 |
|
內置 MOSFET |
CL1103 |
5W |
±5% |
<0.2W |
SOP-8 |
XX2535 CR6235 SF5922 PL3533 |
充電器、適配器、 小家電、LED驅動 |
|
內置 MOSFET |
CL1112 |
12W |
±5% |
<0.3W |
DIP-8 |
XX2538 CR6238 PL3536 SF5928 |
充電器、適配器、 小家電、LED驅動 |
Charger / Adapter
副邊反饋方案介紹
優點：
1.電壓調整率好，動態響應快；
2.輸出紋波?。?/span>
3.對變壓器的工藝要求相對較低。
|
驅動管型 |
型號 |
大功率 |
調整率 |
待機功耗 |
封裝 |
其他品牌 |
應用領域 |
|
外置MOSFET |
CL1156 |
30W |
±1% |
<0.1W |
SOT23-6 |
XX2273 FAN6863 SF5543/45 PR6863/6865 |
適配器、 開放式電源 |
|
外置MOSFET |
CL1158 |
30W |
±1% |
<0.3W |
SOT23-6 |
XX2263 LD7535 FAN6862 RT7731 SF1530 |
適配器、 開放式電源、 LED驅動 |
|
內置MOSFET |
CL1152 |
20W |
±1% |
<0.3W |
DIP-8 |
XX2358 SF1538/39 |
適配器、 開放式電源
|
