LED驅動芯片有效降低恒流拐點電壓，LED應用面越來越廣泛，LED驅動芯片產業規模也逐步擴大。LED驅動芯片U6113極大的簡化了系統設計，成熟安全，優勢也很明顯：
1.采用BUCK電路構架，工作在臨界導通模式，采用了DMOS自供電的專利技術可節省高壓?jiǎn)?dòng)電阻。
2.提供了極為全面的自恢復保護功能，包含逐周期過流保護、開環保護、過溫保護、CS電阻開短路保護和LED開短路保護等。
3.內置高壓?jiǎn)?dòng)電路和極低的芯片功耗有助于較高的工作效率。在恒流模式下，電流和輸出功率可通過CS腳的RS電阻進行調節。

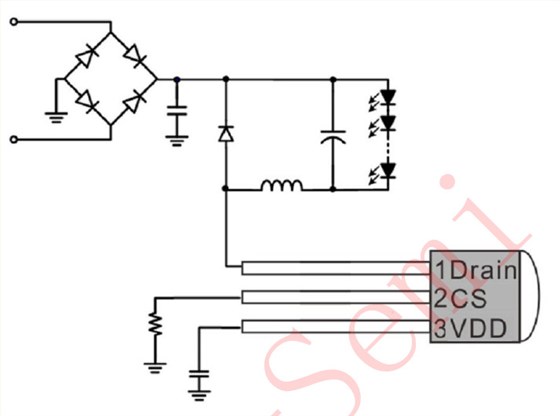

LED驅動芯片U6113的應用：
在40V LED 輸出電壓下：175~265VAC：120mA，85~265VAC：100mA。
在60V LED 輸出電壓下：175~265VAC：100mA，85~265VAC：90mA。
LED驅動芯片U6113主要性能：
內部集成 550V高壓MOSFET
±4%恒流精度
超低VDD工作電流
準諧振工作模式提高系統效率
無需輔助繞組
集成式高壓電流源提高啟動速度
集成式線電壓補償優化調整率
集成式過熱功率補償
內部保護功能:
LED 開路和短路保護
芯片過熱保護
逐周期電流限制
前沿消隱
腳位懸空保護
VDD 腳欠壓保護
極簡封裝：TO-92
選擇和設計LED驅動電源時，選擇合適的驅動芯片，能有效減少整個LED燈的維修次數，延緩LED的光衰。銀聯寶LED驅動芯片U6113符合這些要求！
