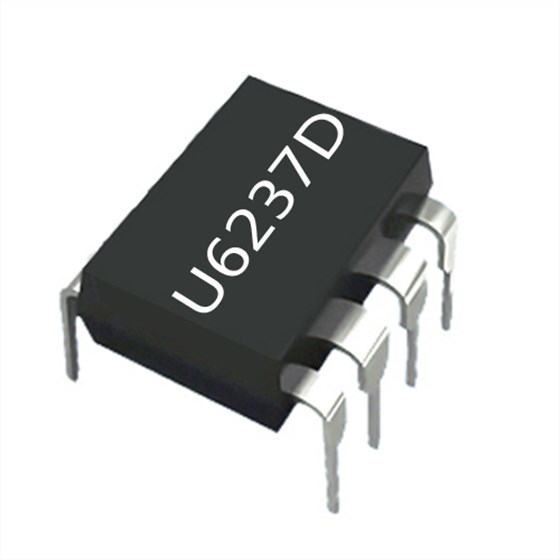

LED照明驅動電源芯片U6237D結構簡單，同時滿足LED驅動電源的高效率，符合電磁兼容性要求的標準、高電流控制精度、高可靠性、體積小、成本低等一系列要求，是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器，產品市場應用正在持續提高中！
LED照明驅動電源芯片U6237D典型功率在230VAC推薦24W，在85-265VAC推薦18W。為了滿足嚴苛的平均效率和待機功耗要求，U6237D采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。
LED照明驅動電源芯片U6237D引腳說明：
1 VDD 芯片供電腳。
2 CS 電流采樣輸入腳。
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
4 GND 芯片參考地。
5-8 Drain 內置功率 MOSFET 漏極
LED照明驅動電源芯片U6237D也支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U6237D可實現由滿載到空載全程無異音工作。
LED照明驅動電源芯片U6237D適用于小功率離線式電源應用中，實現了全電壓范圍內的高效率和恒流輸出。U6237D設計簡約，、元件數量少、性?xún)r(jià)比高，成本優勢也得到充分體現，原廠直供，提供完善的技術服務支持，可靠有保障！
