QR模式在反激電源中被稱為準諧振反激模式，是DCM（不連續導電模式）的一種。它是指在磁芯能量完全釋放完畢后，變壓器的初級電感和MOS的結電容進行諧振，當MOS結電容放電到最低值時，初級開關管導通。此模式是集DCM的優點及大部分缺點于一起，只是把其中的一項缺點做了優化從而變成了優點。就是加了谷底檢測功能，改善MOS的開通損耗，從而改善效率。深圳銀聯寶今天推薦的是集成E-GaN的QR模式PSR反激功率開關電源芯片U8607！

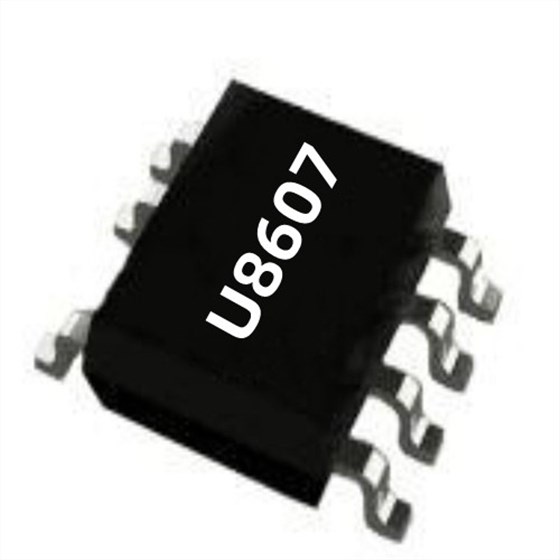

開關電源芯片U8607是一款集成E-GaN的恒壓恒流PSR反激功率開關管，可為18~65W適配器應用提供全新的解決方案。U8607采用原邊反饋控制，可節省光耦和TL431，簡化電源BOM。它合封第三代半導體GaN FET，最高工作頻率130kHz，有利于降低電源尺寸。
開關電源芯片U8607主要特性：
●原邊反饋控制，無需光耦和 TL431
●集成 700V GaN FET 驅動
●集成高壓啟動功能
●谷底鎖定 QR 模式
●最高工作頻率 130kHz
●外置環路補償
●驅動電流分檔配置
●內置線損補償
●集成完善的保護功能
輸出短路保護 (FB SLP)
輸出過壓保護 (FB OVP)
輸入欠壓保護 (Line BOP)
輸出過壓保護 (Line OVP)
過溫保護 (OTP)
VDD 過欠壓保護和鉗位保護
●封裝形式 ASOP7-T4
開關電源芯片U8607集成高壓E-Mode GaN FET，為了保障GaN FET工作的可靠性和高系統效率，芯片內置了高精度、高可靠性的驅動電路，驅動電壓為VDRV (典型值6.25V)。EMI性能為高頻交直流轉換器的設計難點，為此U8607通過DEM管腳集成了驅動電流分檔配置功能。通過配置 DEM管腳分壓電阻值，可以選擇不同檔位的驅動電流，進而調節GaNFET的開通速度，系統設計者可以獲得最優的EMI性能和系統效率的平衡。具體分壓電阻值可參照參數表。
開關電源芯片U8607采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。芯片根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，U8607采用了谷底鎖定工作模式，在負載一定的情況下，導通谷底數穩定，系統無噪音！
