一份調查報告顯示，平均每部手機安裝了80個不同的App，但每天真正使用的平均只有9個，這凸顯了App功能冗余的問題。此外，安裝App數量過多之后，不僅讓手機的存儲面臨極大的壓力，也讓手機電量消耗加劇。如果想讓您的手機運行快、消耗小，就要像深圳銀聯寶科技的這顆手機充電器icU65133一樣，極簡布局，性能實現最優化！
為了滿足嚴苛的平均效率和待機功耗要求，手機充電器icU65133采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。

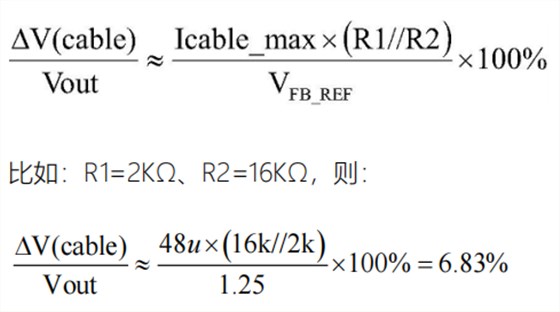

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如下圖所示，在手機充電器icU65133內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
手機充電器icU65133集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。還集成了三極管基極動態驅動技術以優化系統效率。優化設計的動態響應性能，更容易滿足USB充電器的要求！
