同步整流ICU7710&U7711支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。
同步整流ICU7710&U7711內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電，降低了系統成本。內部集成有 VDD 欠壓保護功能和 VDD 電壓鉗位。內置超低導通阻抗功率 MOSFET 以提升系統效率。
同步整流ICU7710&U7711主要特點：
●反激拓撲副邊同步整流功率開關

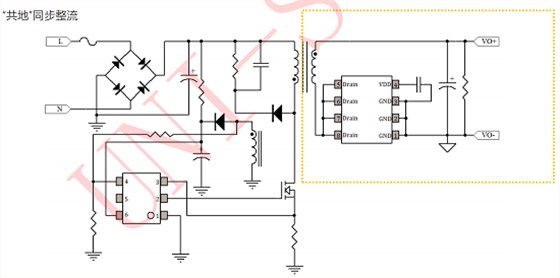

●支持“浮地”和“共地”同步整流兩種拓撲
●支持斷續工作模式 (DCM) 和準諧振工作模式(QR)
●<300uA 超低靜態電流
●內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電
●內置 40V 功率 MOSFET
●內部集成保護：
? VDD 欠壓保護 (UVLO)
? VDD 電壓鉗位 (>5mA 鉗位電流)
●封裝信息 SOP-8
同步整流ICU7710&U7711管腳名稱:
●1\2\3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極
●4 P IC 供電腳，推薦使用 0.1uF 瓷片電容
●5\6\7\8 Drain I 內置功率 MOSFET 漏極
同步整流ICU7710&U7711可以讓反激變換器、充電器大放異彩，雙雙來襲，小伙伴們接招吧！
