QC3.0快充18W充電器方案：電路是一種基于主芯片U6108S設計輸出5V3A，9V2A，12V/1.5A的快充電源。
QC3.0快充18W充電器方案采用U6108S是一款高性能電流模式PWM
離線反激轉換器的電源開關應用程序。
在U6108S中，帶混洗的PWM開關頻率固定為65KHz，并修整到較小范圍。IC具有內置的綠色和突發(fā)模式控制功能輕負載和零負載，可以實現更少的負載待機功率超過75mW。
QC3.0快充18W充電器方案U6108S集成了以下功能和保護欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路保護（SLP），過載負載保護（OLP），片上熱關斷（OTP），軟啟動，VDD鉗位等。
QC3.0快充18W充電器方案U6108S的特點：
控制支持DCM和CCM操作
±1％CV調節(jié)，具有快速動態(tài)響應
待機功率小于75mW
電流模式控制
內置頻率混洗
固定65KHz開關頻率
綠色模式和連拍模式控制
片上熱關斷
逐周期限流
內置前沿消隱
內置坡度補償
極低的啟動和工作電流

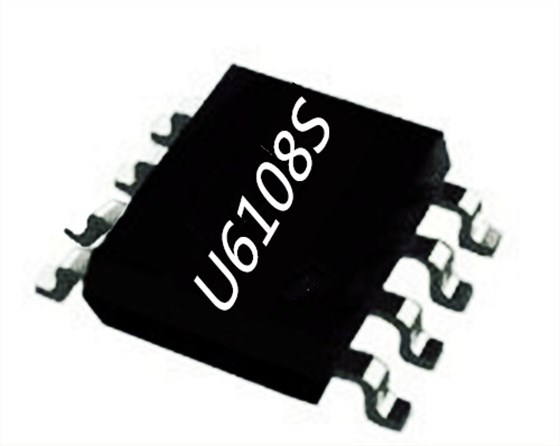

封裝：SOP-8
