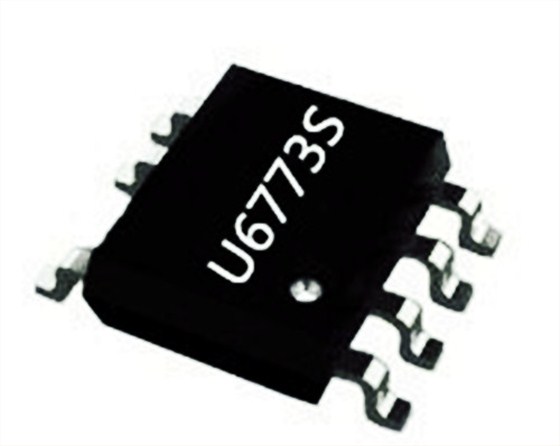

U6773S準諧振隔離式原邊反饋電源管理芯片是一款高性能的原邊反饋控制器。U6773S工作在原邊檢測和調整模式，可省略系統的光耦和TL431。U6773S擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。銀聯寶電子U6773S電源管理芯片內置高壓?jiǎn)?dòng)電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準。
1. 啟動控制：U6773S在啟動階段，外部的啟動電阻通過OV腳為內部偏置電路供電并給外部VDD電容充電，實現快速啟動。當VDD電壓達到VDDon，芯片開始工作的同時OV腳停止給外部VDD電容充電，OV腳開始檢測輸入電壓；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔助源供電。
2. CC 工作模式：U6773S在CC工作狀態，U6773S采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。
3. CV 工作模式：在CV工作狀態，U6773S電源管理芯片使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。
4. 電流檢測和前沿消隱：U6773S提供逐周期電流檢測功能。芯片通過CS引腳的電阻檢測功率管電流，CC模式設置點和大輸出功率都通過外部調整CS引腳上的電阻實現。功率管開通瞬間會產生尖峰電壓，內部前沿消隱電路可防止誤觸發而不需要額外的RC濾波電路。
5. 可編程線纜補償功能：線纜補償模塊通過FB引腳輸出一路補償電流，流入分壓電阻，改變電壓反饋值，可以使輸出線損壓降得到補償。當負載從滿載減小到空載時，線損壓降也同樣減小。U6773S電源管理芯片通過設置FB電阻的阻值可以調整線補償?shù)姆取?/span>
6. 基準負溫度補償：U6773S的VREF_CV電壓基準采用負溫度補償技術，常溫下，VREF_CV電壓基準為2.5V；芯片溫度上升時，VREF_CV電壓基準值隨著溫度上升而變小，可以使△V隨著溫度上升而變小得到補償，讓輸出電壓Vo在全溫度范圍內恒定，提高了恒壓輸出精度。
7. 準諧振模式：U6773S電源管理芯片包含一個的準諧振開關電路。在CV工作狀態下，這個電路檢測每一個諧振周期的谷底位置，讓芯片每個開關周期都在谷底導通。這個的電路可以減少系統的開關損耗。同時，準諧振模式可以讓芯片的開關頻率在不同的開關周期之間輕微的變化，提高EMI的裕量。
8.保護控制：U6773S含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能、AC過壓保護功能，并且這些保護具有自恢復模式。其中AC過壓保護值可通過外部啟動電阻調節。
銀聯寶電子U6773S電源管理芯片集成低待機功耗準諧振原邊控制器，采用準諧振與多模式技術提率，滿足6級能效標準，用于低成本、外圍元器件精簡的開關電源適配器、電池充電器和機頂盒電源。
