資金成本是上下游供應鏈都繞不開的一個重要因素。開關電源方案要控制成本，結合自身需求，對系統進行功能優化，減少元器件的數量，降低BOM，可選擇非標開關電源芯片。深圳銀聯寶科技新推出的非標5V2A開關電源芯片U92133，“芯”鮮上市！
非標5V2A開關電源芯片U92133主要特點：
&內置超高壓功率 BTJ
&谷底開通、原邊控制、系統效率高
&多模式原邊控制方式
&優異的動態響應
&集成動態三極管驅動電路
&工作無異音
&優化的 EMI 性能
&恒流、恒壓調整率小于 ±5%
&超低待機功耗 <30mW
&CV 模式可編程輸出線壓降補償
&內置完善的保護功能：
輸出短路保護 (FB SLP)
逐周期限流保護（OCP)
前沿消隱 (LEB)
芯片過溫保護 (OTP)
VDD 過壓、欠壓和箝位保護
輸出過壓保護功能 (FB OVP)
&SOP-8 封裝
非標5V2A開關電源芯片U92133在芯片開始工作之前，僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值10V)，U92133開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

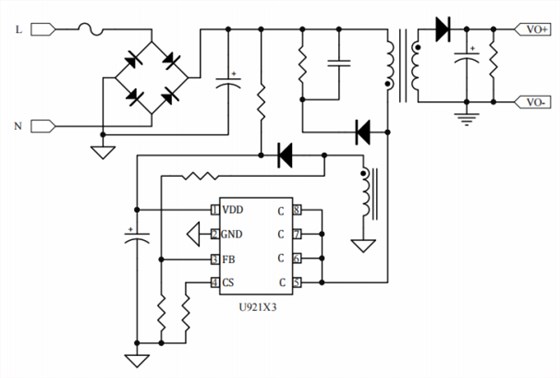

非標5V2A開關電源芯片U92133引腳說明：
1 VDD 芯片供電腳。
2 GND 芯片參考地管腳
3 FB 輸出反饋和消磁檢測管腳。
4 CS 電流采樣輸入管腳。
5.6.7.8 C 內置功率三極管集電極輸入管腳。
