想要了解同步整流電源芯片TB8520的基礎大全嗎?

2018-08-28 14:36:11

想要了解同步整流電源芯片TB8520的基礎大全嗎?

如今,電器、電子產品等已成為人們生活的必需品,而隨著便攜式產品的興起與節能環保理念的提倡,電源芯片在電子產業的作用日益重要,成為電子工程師及電子愛好者常用的器件之一。銀聯寶科技新推一款電源芯片TB8520,讓我們一起來了解該芯片的基礎大全吧。


{Z2)2]GEE__1PCF0(}QQ1JU_副本

電源芯片TB8520是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關,內置導通阻抗功率MOSFET以提升系統效。該芯片 支持“浮地”和“共地”同步整流兩種架構,同時支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。TB8520內置VDD高壓供電模塊,無需VDD輔助繞阻供電,降低了系統成本。內部集成有VDD欠壓保護功能和VDD電壓鉗。內置45V功率MOSFET。封裝采用 SOP-8。
電源芯片TB8520的管腳描述,GDN是參考地,同時也是內部功率MOSFET的原極;VDD是供電腳,推薦使用1uF瓷片電容; Drain內置功率MOSFET漏極。
電源芯片TB8520應用范圍
1.適配器/充電器/ADSL 調制解調器
2.輔助電源電路

3.其他小功率電源電路

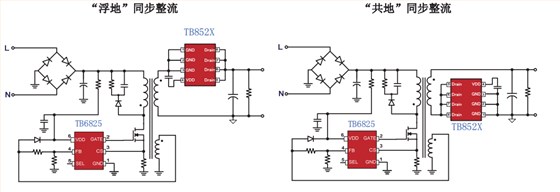

TB8520的位置圖

以上文章是該芯片的基礎大全的介紹,想要了解更多,那就關注銀聯寶科技的相關內容,銀聯寶科技是您開關電源芯片的平臺,有著二十年專注于各類芯片開發設計的工程師,低功耗率的開關電源方案獲得廣大客戶認可,并成功的在市場投入使用,銀聯寶本著低價格、率,低功率,應的宗旨,向市場推送更的電源芯片,同時,我們將為您提供、方便、理想的服務,elanpo銀聯寶團隊將為您提供合理的建議。詳情了解關于elanpo銀聯寶科技開關電源芯片或需設計開關電源方案請搜索銀聯寶科技咨詢了解更多。m.3688888.cn
