從筆記本電腦等電池驅動需要較大功率的應用開始，要求更高效率，于是可獲得高效率的同步整流式開關穩壓器用IC被陸續開發，控制或電路極為復雜的同步整流式變得容易設計，逐漸成為主流。同步整流式最大可以獲得近95%的效率。今天推薦的這款同步整流芯片是CY7319。
CY7319同步整流芯片特點：
▲內置28歐40VTrench MOSFET
▲支持DCM和QR工作模式的反激式變換器
▲精確的同步功能管VDS電壓檢測
▲最高工作頻率10KHz
▲空載及輕載時進入綠色工作模式

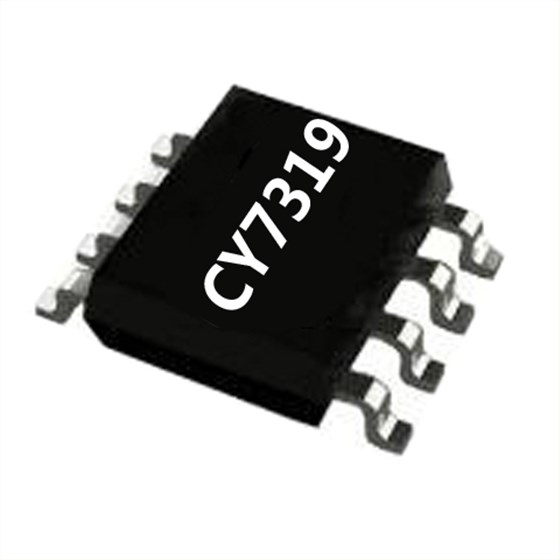

▲SOP8封裝。
CY7319同步整流芯片應用領域：
▲AC-DC 5V適配器
▲手機充電器
▲低壓大電流整流
CY7319同步整流芯片引腳功能說明：
1、2、3 GND 地腳
4 VCC 輸入腳芯片電源
5、6、7、8 SW 輸入腳內置功率管的漏端
CY7319同步整流芯片是一款應用于開關電源系統的，高性能的同步整流電路。CY7319集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。CY7319提供齊全的保護功能，提高系統的可靠性。
