經濟的不景氣再疊加地緣政治等因素的影響，全球半導體的下行加速。一些芯片企業業績出現了下滑，許多初創的芯片企業更是受到重創，晶圓廠也都紛紛調整了投資。令人欣慰的是，深圳銀聯寶科技的一些經典料號出貨勢頭依然強勁，在市場占據了一席之地。比如這顆副邊60W電源管理芯片U6201，千萬不能錯過！
副邊60W電源管理芯片U6201是一款采用電流模式控制的反激電源 PWM控制器，適用于電機驅動電源、適配器和充電器等場合。芯片內集成有通用的原邊恒流控制技術，可支持斷續模式和連續模式工作，適用于恒流輸出的隔離型電源應用中。
副邊60W電源管理芯片U6201內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。U6201集成有完備的保護功能，包括：VDD欠壓保護（UVLO）、VDD 過壓保護（OVP）、逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD 箝位和CS管腳開路保護等。
副邊60W電源管理芯片U6201在芯片開始工作之前，U6201 僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值21V），U6201 開始工作并且芯片工作電流上升到1.2mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。當進入到打嗝模式后，芯片的工作電流將繼續降低，由此在低于40W的應用中可以獲得低于75mW的待機功耗。

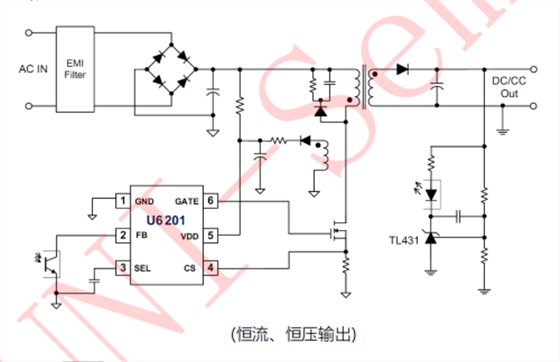

副邊60W電源管理芯片U6201管腳功能描述：
1 GND 芯片參考地。
2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。
3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為10-47nF電容到GND管腳；恒壓輸出應用時，此管腳懸空。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電管腳。
6 GATE 圖騰驅動電路管腳，連接外部MOSFET。
副邊60W電源管理芯片U6201同腳位可直接PIN to PIN的芯片型號有昂寶OB2273、昂寶OB2281，以及德普微、啟達等多個常用品牌芯片，真正的做到了性能好、可替代料多、成本優勢明顯。眾多客戶的一致選擇，一定能成為你的下一個“芯”頭愛！
