旅充也稱為旅行充電器，是一種便攜式的充電解決方案，旅充的設計旨在提供快速充電，同時保持設備的兼容性和安全性，特別適合旅行中使用。它通常包括一個插頭部分和一個連接到設備（如手機）的線纜。市場上旅充的形式多樣，旅充的電源管理芯片良莠不齊。如果有小伙伴正在尋找一顆高質高效、10W的旅充電源管理芯片，建議試試U52143！

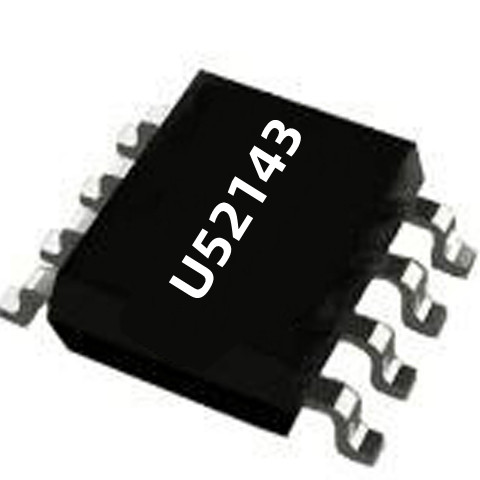

10W旅充電源管理芯片U52143腳位特征：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率 MOSFET 漏極。

10W旅充電源管理芯片U52143是一款應用于原邊采樣和控制的高性能開關電源芯片。其內置功率BJT，可用于11W以內的離線式開關電源產品。U52143工作于恒流模式時采用PFM的控制方式 ，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。同時，U52143還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。U52143內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。

10W旅充電源管理芯片U52143采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。U52143采用電感補償?shù)暮懔鞣绞?，即芯片采樣變壓器次?jí)放電時間TDS ，并通過芯片內部控制電路保持TDS/T為一定值。

隨著技術的發展，旅充的功能也日益強大，也越來越兼容，能夠?yàn)楦鞣N尺寸的設備充電，從耳機到筆記本電腦，覆蓋廣泛的設備類型。深圳銀聯寶科技推出的各式旅充電源管理芯片，特別考慮了輸出功率、兼容設備類型以及是否需要特定的安全認證等，更便利，更靈活，?以滿足用戶在不同場景下的充電需求！
