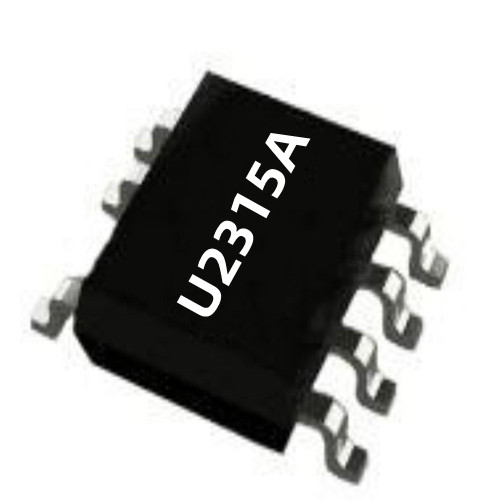

輸出電壓的穩定需要反饋環節，將其變化的信息送給PWM主控制器，從而對輸入電壓、輸出負載的變化實現調節。根據反饋取樣方式的不同，可分為原邊(初級)調節和副邊(次級)調節。銀聯寶今天介紹的是是一款高性能的原邊控制功率開關——15W充電器ic U2315A！

15W充電器ic U2315A主要特點：

1. 集成 800V 高壓功率三極管

2. 谷底開通、原邊控制、系統效率高

3. 電源系統單點失效保護

4. 多模式原邊控制方式

5. 優異的動態響應

6. 集成動態三極管驅動電路

7. 優化的 EMI 性能

8. 優化的 ESD 性能

9. 工作無異音

10. 恒流、恒壓調整率小于 ±5%

11. 超低待機功耗 <50mW

12. 線損補償功能

13. 集成完備的保護功能：輸出短路保護 (FB SLP)、輸出過壓保護功能 (FB OVP)、逐周期限流保護 (OCP)、過熱保護 (OTP)、VDD 過壓、欠壓和鉗位保護。

14. 封裝類型 SOP-7

15W充電器ic U2315A設計原邊回路時建議參考下圖的內容 (以SOP-7為例，詳圖見規格書)。

1.原邊主功率環路 (Loop1) 的面積應盡可能小，同時走線應盡可能粗以優化效率。

2. RCD 吸收回路 (Loop2) 的面積應盡可能小。

3. VDD 電容 C3 應緊貼芯片，保證 VDD 回路(Loop3) 的面積盡可能小。

4. 如 Line1 所示，輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。

5. 如 Line2 所示，VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。

15W充電器ic U2315A管腳說明：

1 VDD 芯片供電管腳

2 FB 輸出反饋和消磁檢測管腳

3 NC 懸空

4 CS 電流采樣輸入管腳

5、6 C 內部功率三極管集電極輸入管腳

7 GND 芯片參考地管腳

15W充電器ic U2315A典型功率推薦：在230VAC ±15%下15W，在85-265VAC下12W。最大輸出功率受限于芯片結溫，4000顆/卷，優化設計的動態響應性能，可滿足USB充電器的要求！
