副邊反饋控制(SSR)方案，空載范圍大都可以空載在±0.2V以內，動態調整率較好。比如在充電器領域，直接對電池充電的應用，一般會對空載電壓精度要求高，可以選擇副邊電源IC+恒流芯片來做。副邊電源芯片SF1538DP既可達到要求，又可以節約成本，今天就分享給小伙伴們！

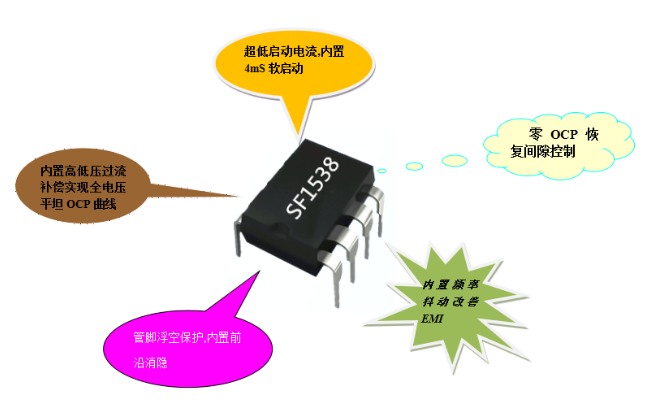

電源芯片SF1538DP封裝形式DIP-8，內置高功率MOSFET管，耐壓650V；可編程外部過溫保護OTP，專利的“零OCP恢復間隙控制”避免低壓?jiǎn)?dòng)失?。粌?nèi)置4ms軟啟動，管腳浮空保護，超低啟動電流；內置頻率抖動改善EMI，內置高低壓過濾補償實現全電壓平坦OCP曲線；內置同步斜率補償，逐周期電流限制；內置前沿消隱。

電源芯片SF1538DP引腳說明：

1 RT 此引腳是控制開關頻率。

2 VDD 芯片供電腳。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 Drain 內置功率MOSFET漏極。

7-8 GND 芯片參考地。

電源芯片SF1538DP極大的提高了芯片的利用率，主要特點有：

& 內置高功率MOSFET管，耐壓650V

& 可編程外部過溫保護OTP

& 專利的“零OCP恢復間隙控制”避免低壓?jiǎn)?dòng)失敗

& 內置軟啟動，管腳浮空保護

& 超低啟動電流

& 內置頻率抖動改善EMI

& 內置同步斜率補償，逐周期電流限制

& 內置前沿消隱

電源芯片SF1538DP在230VAC（±15%）下，典型輸出功率18W-26W；在85-265VAC下，典型輸出功率15W-18W。支持手持?jǐn)?shù)碼適配器，電視、電腦輔助電源，手機、平板充電器，LED驅動電源和替代線性電源等應用。對需要一顆副邊反饋/內置MOSFET小功率電源芯片的小伙伴來說，值得考慮入手這款電源芯片SF1538DP！
