電源芯片U6773S和CR6300腳位一樣,可替代

返回列表 來源: 查看手機網址
掃一掃!電源芯片U6773S和CR6300腳位一樣,可替代掃一掃!
瀏覽:- 發布日期:2020-01-15 16:18:50【
銀聯寶科技電源芯片U6773S,SOP-7封裝替代啟達CR6300,腳位一樣,芯片U6773S省去啟動電阻,IC和外圍成本更優,價格成本更優。
接下來,一起來了解下銀聯寶科技電源芯片U6773S應用設計指導書。
電源芯片U6773S是一系列高性能初級側調節(PSR)電源開關,具有高精度CV / CC控制。
1.在CV模式下,該芯片采用多模式控制,采用AM(幅度調制)模式和(調頻)FM模式的混合,提高系統效率和可靠性。
2.在CC模式下,IC使用PFM控制線路和負載CC補償。該IC可實現音頻無噪聲操作和優化的動態響應。內置的電纜壓降補償(CDC)功能可提供出色的CV性能。
3.集成了欠壓鎖定(UVLO),VDD過壓保護(VDD OVP),逐周期電流限制(OCP),短路保護(SLP)和VDD鉗位等功能和保護。

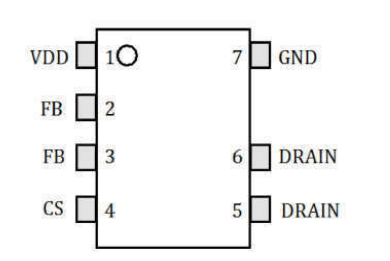

管腳信息:

TB6812腳位圖


1腳是VDD芯片的電源引腳。
2,3腳是FB系統反饋引腳,根據輔助繞組的反激電壓調節CV模式下的輸出電壓和CC模式下的輸出電流。
4腳是CS電流檢測輸入引腳。
5,6腳是漏極功率MOSFET漏極。
7腳是GND IC的接地。
大額定值的參數:
VDD DC電源電壓34.5 V.
VDD DC鉗位電流10 mA
漏極引腳-0.3650 V.
FB電壓范圍-0.77 V.
CS電壓范圍-0.37 V.
封裝熱阻(SOP-7)85°C / W.
高結溫150°C
工作溫度范圍-4085°C
存儲溫度范圍-65150°C
由于資料過多,未上傳完畢,如需更詳細資料,請跟銀聯寶科技索要,免費提供樣品。
