國內常用小功率開關電源芯片——TB5812A

電源管理芯片:是在電子設備系統中擔負起對電能的變換、分配、檢測及其他電能管理的職責的芯片.主要負責識別CPU供電幅值，產生相應的短矩波，推動后級電路進行功率輸出。電源芯片又扮演著非常重要的角色。除了省電、低耗電的可攜式產品日趨普及, 新興能源的應用, 如太陽能、生物能源等節能環保等, 包括面板驅動IC、LDO、LED驅動IC、充電裝置或是等已成為模擬芯片業者開始投入的領域, 如何通過更低耗電的設計以減少電力的消耗, 及更輕薄短小和更低價錢已成為廠商努力的方向。電源芯片可以說是單價不高, 但責任重大。

如何選擇電源IC

選擇電源IC不僅僅要考慮滿足電路性能的要求及可靠性，還要考慮它的體積、重量、延長電池壽命及成本等問題。這里給出一些選擇基本原則以及推薦

①采用LDO的佳條件

當要求輸出電壓中紋波、噪聲特別小的場合，輸入輸出電壓差不大，輸出電流不大于100mA時采用微功耗、低壓差（LDO）線性穩壓器是合適的，適合大多數便攜式產品應用

②需負電源時盡量采用電荷泵

便攜式儀器中往往需要負電源，由于所需電流不大，采用電荷泵IC組成電壓反轉電路為簡單，若要求噪聲小或要求輸出穩壓時，可采用帶LDO線性穩壓器的電荷泵IC

③不要追求高精度、功能全的新器件

電源IC的精度一般為±2%～±4%，精度高的可達±0.5%～±1%，要根據電路的要求選擇合適的精度，這樣可降低生產成本。功能較全的器件價格較高，所以無需關閉電源功能的或產品中無微處理器（μP）或微控制器（μC）的則無需選擇帶關閉電源功能或輸出電源工作狀態信號的器件，這樣不僅可降低成本，并且尺寸更小。

④不要“大馬拉小車”

電源IC主要的三個參數是，輸入電壓VIN、輸出電壓Vo及大輸出電流Iomax。根據產品的工作電流來選擇：較合適的是工作電流大值為電源IC大輸出電流Iomax的70～90%。

國內的電源管理IC產業應該是一個新興的產業, 近幾年成長率高的企業達到70%, 整體復合增長率達到30%，電源IC的廠商比較多和分散, 關鍵是找到自己的位置。我國臺灣有11家電源管理IC廠商, 是電源管理IC重要產業基地。臺灣廠家生產規模較大, 產品較為齊全, 年產值基本達到上億美金。

國內銀聯寶科技作為臺灣廠家在的代理商，有著優越的資質，自主開發的電源系列產品已獲得廣泛認同,在電源市場競爭中頗具優勢,并有大量應用在市場上銀聯寶在國內市場的優勢取決于推出的，低功耗，低價格，穩定單片開關電源系列，在電源芯片上有的多個系列，近百種型號的產品流通于市場，并與國內企業華為丶TCL丶美的丶中興丶賽威丶PFC丶明緯電子等有著密切的合作。 2007年銀聯寶在國內研發制成應的電源控制芯片，典型的產品如U6215，U6315，U6201，TB6808，TB5812，TB3865就成功的應用的各大廠商的電源方案上，尤其是在中小功率的開關電源，目前市場上的手機適配器，大多數是采用銀聯寶常見開關電源方案為標準。

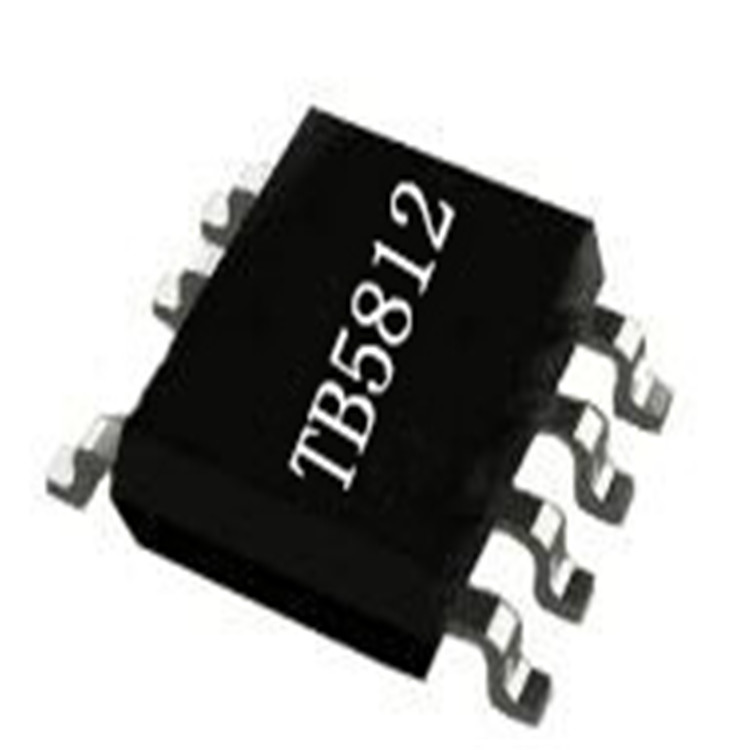

銀聯寶科技在電源方案上出入典型的IC，例如  開關電源芯片TB5812A，是一款采用數字邏輯控制、專為智能手機級網絡產品、小型便攜設備供電而設計的高性能、PSR（源邊反饋）單片開關電源控制器；內建700V功率開關管、大功率12W、的CV/CC（恒流/恒壓）數字邏輯控制電路將傳統反饋環路路上的光耦和TL431及其相關器件省去，采用高集成度的設計，將一個高性能的功率開關管和數字控制邏輯電路整合到一個封裝內，將各種保護電路集于一身，使外圍元器件降到少，節省外圍系統成本。TB5812A可以很簡單設計成一個典型的反激式開關變換器，專利的驅動技術提升功率管的耐壓同時達到優異的轉換能效。

TB5812A主要特點

l 內置710V功率開關管

l PSR（源邊）控制模式，省去光耦、TL431及環路器件；

l 精確的CC/CV（恒壓/恒流）數字邏輯控制電路

l 遲滯型的OTP（過溫保護）電路

l 優化的驅動電路提高轉換效率，滿足5級能效；

l 采用SOP-7封裝，讓高低壓PIN腳絕緣間距更

l No Load Consumption（待機功耗）＜75mw；

l 低電磁干擾（EMC）允許使用更簡單的EMC仰制電路；

l 豐富的保護電路讓產品工作更可靠；

l QR（準諧振）工作模式。

當今世界，人們的生活已是片刻也離不開電子設備。電源管理芯片在電子設備系統中擔負起對電能的變換、分配、檢測及其它電能管理的職責。電源管理芯片對電子系統而言是不可或缺的，其性能的優劣對整機的性能有著直接的影響，深圳市銀聯寶電子科技有限公司以電源方案服務中小功率電源廠家，根據客戶需求開發電源方案、定制方案。同時通過與電源網，半導體行業精英的技術交流為中小電源廠提供行業前瞻性的產品技術走向，工廠應用工程師的培訓等服務，與客戶進行緊密配合，優異的服務得到非常好的市場效果和優良的行業信譽。
