高轉換率的同步整流芯片CY7319

返回列表 來源： 查看手機網址
掃一掃!高轉換率的同步整流芯片CY7319掃一掃!
 瀏覽：- 發布日期：2021-12-08 09:39:57【大 中 小】

選擇使用同步還是非同步主要從效率、成本和可靠性三個方面來考慮。對于較高輸出電壓，較高的占空比，非同步系統中的肖特基二極管與同步整流的下功率管的功耗都比較少，此時同步整流與非同步整流的轉換效率差異不明顯；而對于低輸出電壓，低占空比，大電流應用來說，采用同步整流芯片的轉換效率相對較高。

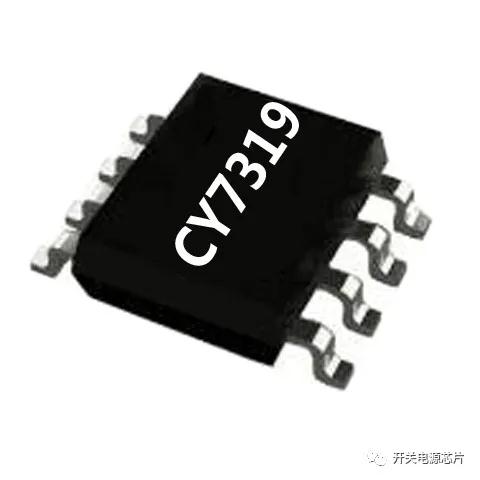

同步整流芯片CY7319是一款應用于開關電源系統的，高性能的同步整流電路。集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。同步整流芯片CY7319除了常規的應用在AC-DC 5V適配器和手機充電器上外，也經常被運用到低壓大電流整流中，SOP-8封裝。


1

同步整流芯片CY7319 特點：

內置 28m2 40V Trench MOSFET

支持DCM和QR工作模式的反激式變換器

精確的同步功率管VDS電壓檢測

最高工作頻率100KHz

空載及輕載時進入綠色工作模式

同步整流芯片CY7319 引腳功能說明：

1、2、3 腳 GND 地腳

4腳 VCC 輸入 芯片電源

5、6、7、8腳 Sw 輸入 內置功率管的漏端

同步整流芯片CY7319 可支持DCM和QR工作模式，滿足5V充電器、適配器系統。其供電方式是通過系統輸出直接供電。需要更多信息可直接聯系友恩半導體！
