MOS管的工藝流程具體是怎么操作呢?

返回列表 來源: 查看手機網址
掃一掃!MOS管的工藝流程具體是怎么操作呢?掃一掃!
瀏覽:- 發布日期:2020-02-26 15:22:38【

MOS也叫場效應管,是電源電路中非常敏感的電子元器件,主要起開關的作用。在市場上我們見到的大大小小的品牌MOS管,除絲印之外,看上去外表都一樣,大小相當,并無實質性差別。然而,要成為一顆率、高品質的MOS管,要通過各種測試以及老化。

 MOS主要的工藝流程:

 1.將硅單晶切成大圓片,并加以研磨、拋光。

 2.拋光后的片子經仔細清洗后,熱生長一層二氧化硅層。(一次氧化)

 3.用光刻技術可除漏、源擴散窗口上的二氧化硅。(一次光刻)

 4.進行選擇性的雜質擴散。

 5.去處所有二氧化硅,重新生長一層質量良好的柵極二氧化硅層,并進行磷處理。(二次氧化+磷處理)

 6.刻除漏、源引線窗口上的二氧化硅。(二次光刻)

 7.在真空系統中蒸發鋁。(鋁蒸發)

 8.反刻電極。

 9.進行合金。

 10.檢出性能良好的管芯,燒焊在管座上,鍵合引線。

 11.監察質量(中測)

 12.封上管帽,噴漆。

 13.總測。

 14.打印,包裝。

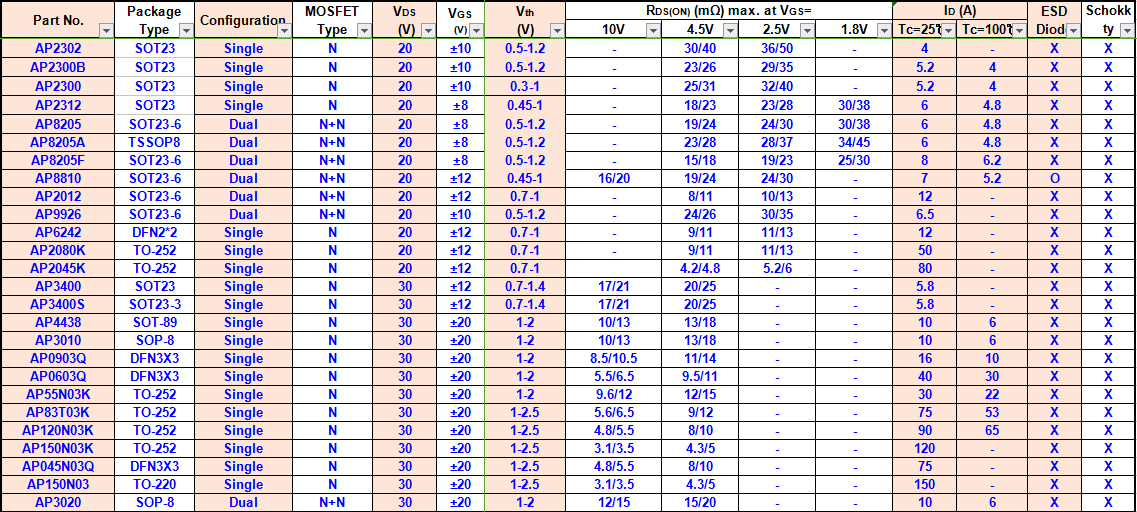

銀聯寶科技N溝道選型

深圳銀聯寶科技電子的MOS內置多晶硅齊納二極管來提升靜電防護能力,具有高可靠性和高穩定性,率,高EAS的能力,采用優化柵極氧化工藝及其他相關工藝,增加?xùn)旁茨碗妷簱舸┠芰Α?/span>

 除此之外,銀聯寶科技MOS管還要通過七道嚴格測試,即溫度循環測試、高壓蒸煮測試、恒溫恒濕測試、高溫反偏測試、高溫柵偏測試、功率循環測試、預處理實驗。

銀聯寶科技確保提供給客戶的每一顆電子元器件都是原裝,歡迎新老客戶索樣測試!
