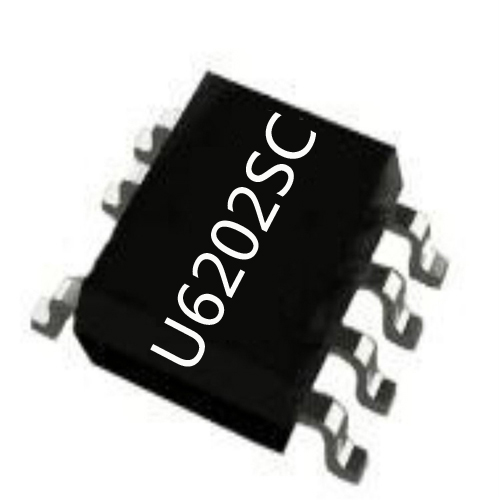

最近一些手機系統設置中的4G和5G切換開關已經被取消了，只能默認使用5G網絡。但在5G網絡覆蓋還不完善并且相對較耗電的情況下，被強制默認開啟，這一舉措自然引發了許多用戶的質疑和不滿。5G網絡對手機的耗電量明顯高過于4G，那是否意味著未來對手機充電器的要求也會更高了呢？不如先為你的手機充電器提前篩選好一款高性能、高效率的充電器芯片——U6202SC!

充電器芯片U6202SC在90~264Vac推薦輸出5W，在175-264Vac推薦輸出7.5W，應用成本低，性能高度集中，在機頂盒、網絡機頂盒、監控等適配器上應用較多，同時也適用于充電器、電機驅動電源、功放音響電源和智能照明系統LED驅動上。

充電器芯片U6202SC管腳名稱：

1 SEL 功能復用管腳。在SEL和GND之間連接一個電容器（通常值為10-47nF），集成電路將在CC/CV模式下工作。如果SEL引腳被浮動，IC將只能在CV模式下工作。

2 VDD 芯片供電管腳。即器件內部的工作電壓(接電源)，這里是電源引腳。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6 DRAIN 內部功率MOSFET漏極。

7 GND 芯片參考地。

充電器芯片U6202SC工作于DCM模式，在電感電流為0時，會產生振蕩現象，輸出電壓受負載影響，為了控制電壓恒定，占空比隨著負載電流變化而變化，輸出電流的紋波比CCM的要大；工作于CCM模式，輸出電壓與負載電流無關。主要特性如下：

1、支持DCM和CCM的原邊恒流、副邊恒壓控制

2、SEL懸空：副邊恒壓，輸出過載重啟

3、SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓

4、±1%恒壓精度，±4恒流精度，待機功耗＜70mW

5、滿載固定65KHz開關頻率，輕載Burst Mode

6、綠色省電模式，優化的環路控制，啟動和工作電流

7、集成抖頻功能優化EMI，集成線電壓、電感恒流補償技術

8、VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、過熱保護（OTP）、逐周期電流限制過載保護（OLP）、前沿消隱（LEB）、CS管腳開路保。

手機不斷的更新系統和APP，電量消耗更快已是不爭的事實。手機充電器市場群雄逐鹿，搜索深圳銀聯寶科技，更多成熟充電器芯片方案，一并了解！
