同步整流芯片U7613支持輸出低至0V 可靠工作

返回列表 來源: 查看手機網址
掃一掃!同步整流芯片U7613支持輸出低至0V 可靠工作掃一掃!
瀏覽:- 發布日期:2024-11-25 14:35:55【

電源系統設計需要保證最小續流時間Tdem_min大于LEB時間,否則會產生電流倒灌并有可能引起炸機。確保Tdem_min>120%*LEB,其中20%為設計裕量。同步整流芯片U7613最小續流時間的理論公式為:

其中,Vcs_min為原邊PWMIC過流保護最小閾值, Rcs為原邊采樣電阻,Lm為變壓器激磁電感感量,Vo_max為最大輸出電壓,VF為同步整流壓降(0.2V),Nps為變壓器匝比。系統上測試最小續流時間Tdem_min的條件為:

a) 額定輸入電壓。

b) 最高輸出電壓。

c) 空載。

d) 如下圖所示,測試SR電流的最短持續時間。

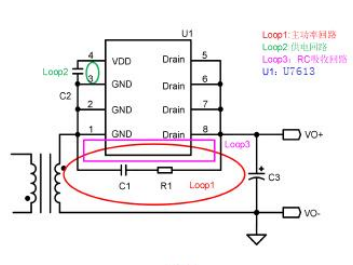

PCB設計對同步整流的性能會產生顯著影響,同步整流芯片U7613設計同步整流電路時建議參考下圖的內容。

1、副邊主功率回路 Loop1的面積盡可能小。

2、VDD 電容推薦使用1μF的貼片陶瓷電容,盡量緊靠IC,Loop2的面積盡可能小。

3R1C1構成同步整流開關的RC吸收電路,RC吸收回路 Loop3 的面積可能小。

7613-3

同步整流芯片U7613內置有VDD高壓供電模塊,無需輔助繞組供電可穩定工作,系統上支持High SideLow Side配置,兼顧了系統性能和成本。U7613的快速關斷功能可以幫助功率器件獲得較低的電壓應力,可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能,可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。
