同步整流管的驅動控制仍然是同步整流技術的核心，不同的驅動方式對同步整流技術的性能優劣具有決定性的影響。高性?xún)r(jià)比的同步整流驅動電路仍將是未來電力電子技術工程師努力和追求的目標。同時，PCB設計對同步整流的性能會產生顯著影響，深圳銀聯寶科技推出的同步整流芯片U7715，設計同步整流電路時建議參考下圖的內容。

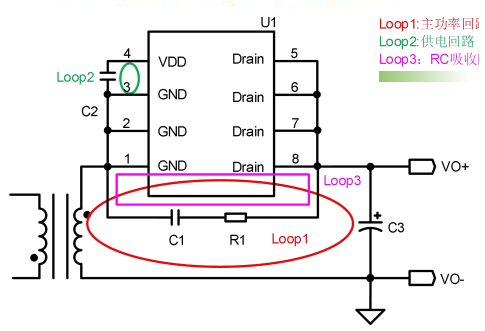

1、副邊主功率回路 Loop1的面積盡可能小。

2、VDD 電容推薦使用1μF的貼片陶瓷電容，盡量緊靠IC，Loop2的面積盡可能小。

3、R1和C1構成同步整流開關的RC吸收電路，RC吸收回路 Loop3 的面積可能小。

在VDD電壓上升到VDD開啟電壓VDD_ON (典型值4.5V)之前，同步整流芯片U7715處于關機狀態。內部Gate智能鉗位電路可以保證內置MOSFET不會發生高dv/dt導致的誤開通。當VDD電壓達到VDD_ON之后，芯片啟動，內部控制電路開始工作，副邊繞組電流Is經內置MOSFET的溝道實現續流。當VDD電壓低于欠壓保護閾值VDD_OFF (典型值 3.3V)后，芯片關機，副邊繞組電流Is經內置MOSFET的體二極管實現續流。

同步整流芯片U7715主要特性：

1、內置 45V MOSFET

2、支持 DCM、QR 和 CCM 工作模式

3、集成高壓供電電路，無需 VDD 輔助繞組供電

4、支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

5、支持 High Side 和 Low Side 配置

6、<30ns 開通和關斷延時

7、智能開通檢測功能防止誤開通

8、智能過零檢測功能

9、啟動前 Gate 智能鉗位

10、封裝類型 SOP-8

效率問題始終是開關電源發展的一個主旋律，同步整流技術的出現，正是順應了這一發展趨勢。深圳銀聯寶科技同步整流芯片U7715內部集成有智能開通檢測功能，可以有效防止反激電路中由于寄生參數振蕩引起的同步整流開關誤開通，提高系統效率及可靠性。
