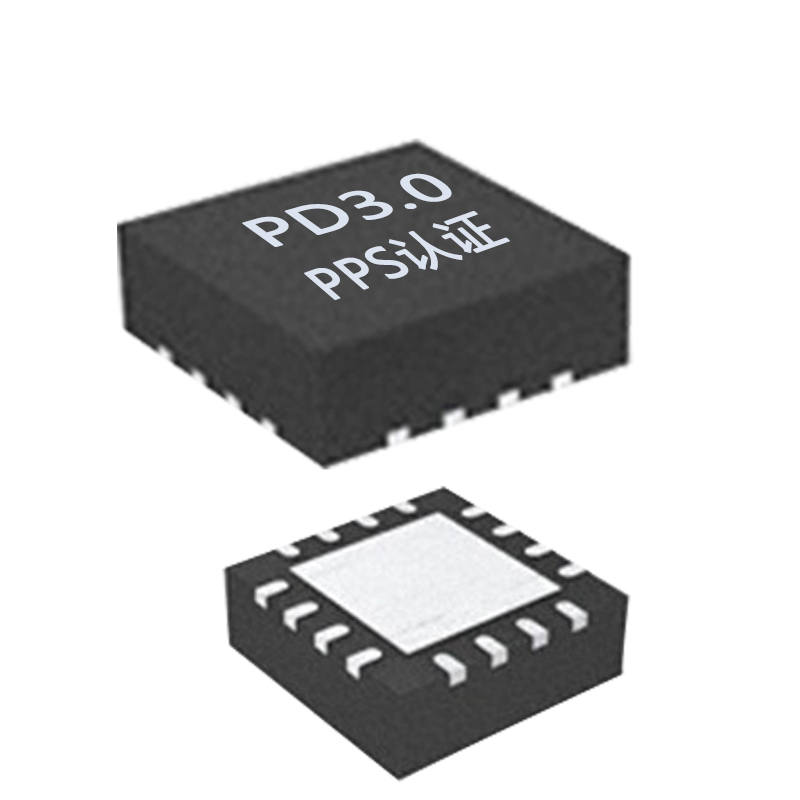

USB PD協議芯片的通信是將協議層的消息調制成24MHZ的FSK信號并耦合到VBUS上或者從VBUS上獲得FSK信號來實現手機和充電器通信的過程。在USB PD協議芯片通信中，是將24MHz的FSK通過cAC-Coupling耦合電容耦合到VBUS上的直流電平上的，而為了使24MHz的FSK不對PowerSupply或者USBHost的VBUS直流電壓產生影響，在回路中同時添加了zIsolation電感組成的低通濾波器過濾掉FSK信號。

US BPD協議芯片的原理，以手機和充電器都支持USB PD為例講解如下：1、USBOTG的PHY監控VBUS電壓，如果有VBUS的5V電壓存在并且檢測到OTGID腳是1K下拉電阻（不是OTGHost模式，OTGHost模式的ID電阻是小于1K的），就說明該電纜是支持USBPD的；2、USBOTG做正常BCSV1.2規范的充電器探測并且啟動USBPD設備策略管理器，策略管理器監控VBUS的直流電平上是否耦合了FSK信號，并且解碼消息得出是CapabilitiesSource消息，就根據USBPD規范解析該消息得出USBPD充電器所支持的所有電壓和電流列表對。3、手機根據用戶的配置從CapabilitiesSource消息中選擇一個電壓和電流對，并將電壓和電流對加在Request消息的payload上，然后策略管理器將FSK信號耦合到VBUS直流電平上；4、充電器解碼FSK信號并發出Accept消息給手機，同時調整PowerSupply的直流電壓和電流輸出；5、手機收到Accept消息，調整ChargerIC的充電電壓和電流；6、手機在充電過程中可以動態發送Request消息來請求充電器改變輸出電壓和電流，從而實現協議芯片的過程。
