對于電子行業的電子產品有很多，不同的電子部分又有不同的使用要求，像開關電源芯片，電管理芯片，LED驅動芯片等，電子元器件在使用上總是有需要檢測的時候，那么自然少不了萬用表的使用。作為肖特基二極管也是一樣。但是肖特基二極管和普通的二極管也相差不大，可檢測卻有玄機哦，一起來看看銀聯寶科技電源管理芯片廠家的推薦了。

               銀聯寶科技電源管理芯片廠家看來肖特基二極管是貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。

      肖特基二極管，又稱肖特基勢壘二極管（簡稱 SBD），它屬一種低功耗、超高速半導體器件。顯著的特點為反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右。其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。

      與以PN結為基礎的二極管相比，肖特基二極管具有正向壓降低、反向恢復時間很短（10~40ns)的優點。缺點在于反向耐壓較低，一般低于150V，而且反向漏電流較大，所以肖特基二極管多用于低電壓大電流和開關二極管場合。

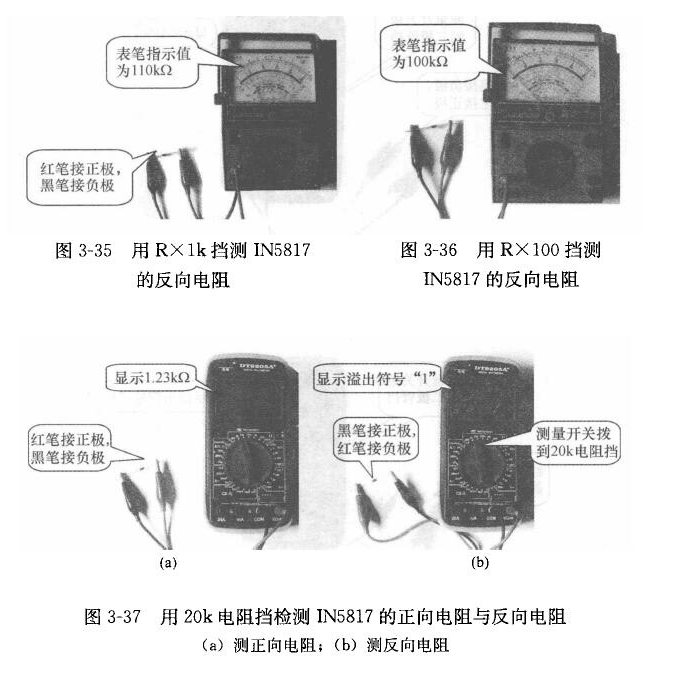

用指針式萬用表檢測IN5817型肖特基二極管的正、反向電阻，如圖3-33、圖3-34、圖3-35、圖3-36所示，圖3-33中實測正向電阻為a75kΩ，圖3-34中實測正向電阻為150Ω。圖3-35中所測得的反向電阻為110kΩ，圖3-36中所測得的反向電阻為100kΩ。

          銀聯寶科技在檢測肖特基二極管時使用的是海地牌的指針萬用表，就以這款萬用表為例給大家介紹一下肖特基二極管的檢測吧！

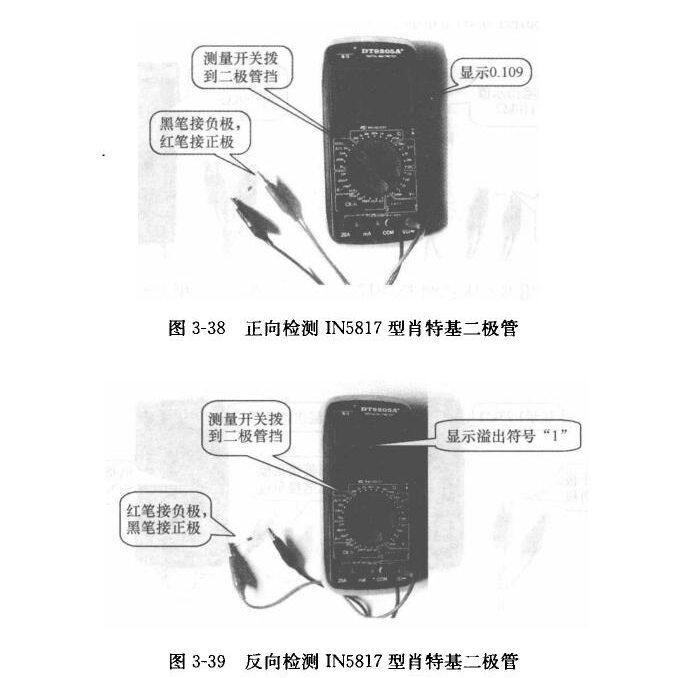

                用海地牌9205A+型數字式萬用表二極管擋檢測IN5817型肖特基二極管時，用紅表筆接管子正極、黑表筆接負極時，顯示管子的導通電壓值，如圖3-38所示；調換表筆，肖特基二極管不導通，顯示溢出符號“1”，如圖3-39所示。

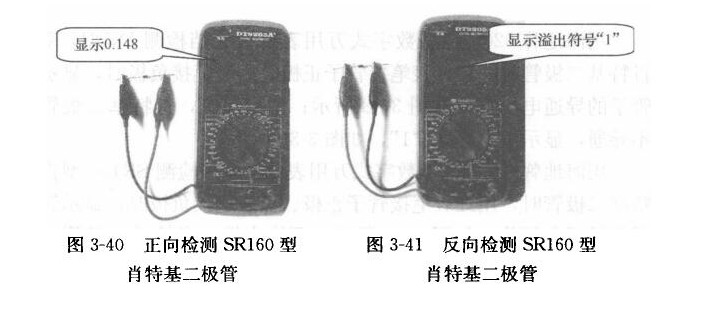

用海地牌9205A+型數字式萬用表二極管擋檢測SR160型肖特基二極管時，用紅表筆接管子正極、黑表筆接負極時，顯示管子的導通電壓值，如圖3-40所示；調換表筆，肖特基二極管不導通，顯示溢出符號“1”，如圖3-41所示。

      以上就是銀聯寶科技指針萬用表檢測肖特基二極管的方法，你學會了嗎？銀聯寶電源管理芯片IC廠家認為對于指針萬用表的使用可能不是所有人都很習慣，你也可以使用數字萬用表，那個對于新手來說，比較簡單查看數字刻度。
