高性能同步整流芯片U7710在原邊MOSFET導通期間，IC內部7.1V穩壓器將從其Drain管腳抽取電流向VDD供電，以使VDD電壓恒定在7.1V左右?；诟哳l解耦和供電考慮，推薦選取容量為1uF的陶瓷電容作為VDD電容。

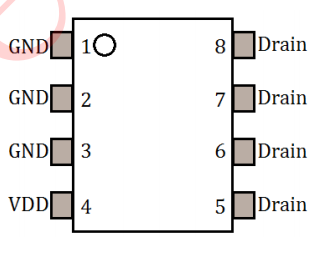

同步整流芯片U7710封裝SOP-8，管腳描述如下：

1、2、3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極。

4 P IC 供電腳，推薦使用 0.1uF 瓷片電容。

5、6、7、8 Drain I 內置功率 MOSFET 漏極

同步整流芯片U7710是一款用于替代Flyback副邊肖特基二極管的高性能同步整流開關，內置超低導通阻抗功率MOSFET以提升系統效率。U7710支持“浮地”和“共地”同步整流兩種架構，也支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。U7710集成有VDD欠壓保護功能和VDD電壓鉗位。U7710內置VDD高壓供電模塊，無需VDD輔助繞組供電，減低了系統成本。

同步整流芯片U7710主要特點：

*反激拓?fù)涓边呁秸鞴β书_(kāi)關

*支持“浮地”和“共地”同步整流兩種拓?fù)?/span>

*支持?jǐn)嗬m(xù)工作模式 (DCM) 和準諧振工作模式(QR)

*<300uA 超低靜態電流

*內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電

*內置 40V 功率 MOSFET

*內部集成保護：

 VDD 欠壓保護 (UVLO)

 VDD 電壓鉗位 (>5mA 鉗位電流)

同步整流芯片U7710主要應用于輸出低壓大電流的開關電源。隨著智能手機、平板電腦等電子產品的普及，同步整流技術也隨之普及。深圳銀聯寶科技可提供多款正負端、負端同步整流芯片，滿足市場不同需求！
