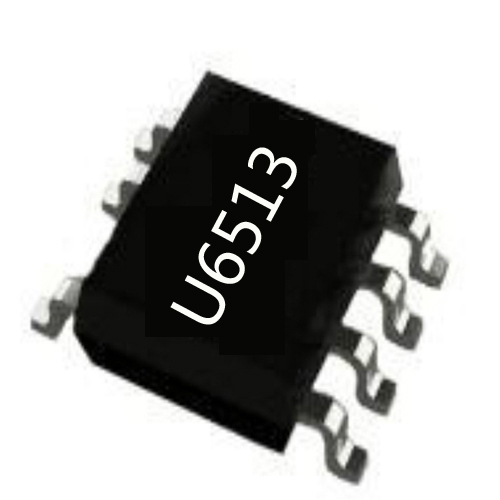

開關電源芯片U6513是一款高性能準諧振（QR）初級側調節（PSR）PWM電源開關，具有高精度CV / CC控制，是充電器應用的理想選擇。在CV模式下，U6513采用多模QR控制，采用AM（幅度調制）模式和（調頻）FM模式混合，提高系統效率和可靠性。在CC模式下，IC使用PFM控制線路和負載CC補償。IC可以實現快.速動態響應。內置的電纜壓降補償（CDC）功能可提供出色的CV性能。

銀聯寶科技的開關電源芯片U6513能直接替代OB2513的原因：

1.是比便宜但性能一樣情況下。

2.是和國內廠商昂寶的產品一樣好。

3.是比強、比快才能長遠發展，因而要放眼未來，順應時代才能前進。

再看看開關電源芯片U6513的各引腳定位是能替代OB2513的關鍵因素：

1 腳是VDD電源引腳

2 腳是FB系統反饋和準諧振檢測引腳。

3 腳是NC-無連接，芯片中NC引腳沒有任何用途，只是限于封裝形式，該引腳存在。

4 腳是CS 電流檢測輸入引腳。

5-6 腳是內部電源BJT集電極引腳

7腳是GND接地引腳

由此可見，U6513和OB2513腳位是相同，完全可以直接替代Pin to Pin。

U6513開關電源芯片還集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期限流（OCP），短路保護（SLP），片上熱關斷，VDD鉗位等功能和保護功能。

開關電源芯片U6513替代OB2513主要的優勢是成本低，大大降低整個電源方案的成本。俗話說：“其可創造所有可能創造的價值，但也可摧毀所有可以摧毀的價值。這意味著未來競爭已然白熱化，意味著競爭壁壘更高、賺錢更難。”所以選擇開關電源芯片U6513替代OB2513，可以在不影響電源方案性能的情況下，縮小成本，利益最大化。
