U3013電源管理IC特點：
內部集成高壓功率管寬電壓輸入電壓范圍:20V 500V
外接元件少，無需外圍補償網絡能達到穩定的動態相應
低功耗與率（可達到 85%）
外接一個小功率電阻可控制峰值電流
固定的震蕩頻率加一個微調頻點以及頻率打嗝
頻率抖動技術很好的解決了EMI的安規要求
逐周期電流保護檢測
具有過載保護，短路保護，欠壓保護，過壓保護等全應用保護

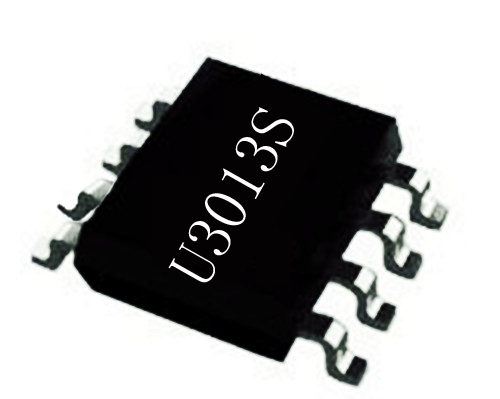

封裝形式：DIP-8和SOP-8

U3013電源管理IC應用領域：
電動摩托車控制器
電動自行車控制器
高壓模擬/數字系統
工業控制系統
電信 100V電源系統
以太網POE
便攜式移動設備
逆變器系統
電動工具
小家電

U3013電源管理IC描述：
U3013是一款 電源管理芯片，內部集成基準電源、振蕩器、誤差放大器、限流保護、短路保護等功能，非常適合高壓直流應用場合應用。U3013在小家電或高壓直流供電系統上應用時，能直接替代電阻型降壓線性穩壓器，具有率，高集成度，高可靠性等特性，能降低整體系統的溫度，使整個系統能夠更可靠工作，降低生產成本。U3013為盡量減少外圍成本，無需電壓調整電阻，固定輸出。
U3013電源管理IC的VIN腳是VCC電源和反饋對于電路。 對于正常操作，建議將一個具有4.7uFi的電容連接到該引腳。Drain腳是功率MOSFET漏極。GND 腳接地參考。
U3013電源管理IC是單片控制電路，提供DC-DC電壓轉換的主要功能。
1.該芯片內置溫度補償基準，比較器，占空比控制振蕩器，帶有源電流限制電路，驅動器和高電流輸出開關。
2.輸出電壓固定為14.5V，集成兩個外部電阻，參考精度為2％。
3.該芯片采用少數量的外部元件，專為降壓應用而設計。
