U6235電源IC
帶VDD低壓自供電功能，變壓器可去除輔助繞組
具備快速啟動功能
啟動時具有 Line BOP 功能
集成 800V 高壓功率 BJT
多模式原邊控制方式全國服務熱線：13316805165
U6235電源IC是一款高性能原邊控制功率開關，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用和 LED 圣誕燈。
U6235電源IC帶有 VDD 低壓自供電模塊，支持兩繞組的 PSR 架構。它還具有快速啟動功能，允許 VDD 采用大容量 (22uF 或者30uF) 的電解電容，使得電源能夠適應 LED 圣誕燈等的低溫應用。U6235電源IC在啟動時還具有線電壓欠壓保護功能，可以避免 PSR 在線電壓過低時出現異常工作狀態。
U6235電源IC集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (VDD OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和VDD 箝位、FB 過壓保護 (FB OVP) 、啟動時線電壓欠壓保護 (Line BOP) 等。

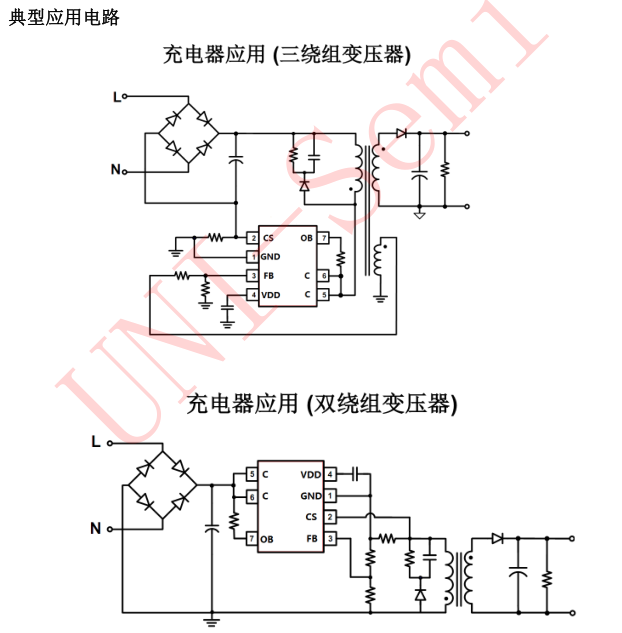

U6235電源IC雙繞組變壓器：變壓器的基本型式，包括兩組繞有導線的線圈，并且彼此以電感方式組合一起。當一交流電流（具有某一已知頻率）流入其中之一組線圈時，于另一組線圈中將感應出具有相同頻率的交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈的程度。其中雙繞組變壓器比三繞組少省了一毛錢的成本，為了降低客戶的成本，銀聯寶科技推出一款6W雙繞組U6235電源IC，是高性能的主要產品系列高精度側調節電源開關CV / CC控制非常適合充電器應用和圣誕LED照明。
U6235電源IC腳位介紹：
1 腳GND 是IC的接地
2腳 CS是電流檢測輸入引腳
3腳 FB 是系統反饋引腳，可同時調節CV的輸出電壓模式和基于反激電壓的CC模
式下的輸出電流輔助繞組的
4腳 VDD是芯片電源引腳
5,6 腳C 是內部BJT的收集器
7腳 OB 是快速啟動功能引腳。C引腳和推薦使用OB引腳。
U6235電源IC特點：
帶VDD低壓自供電功能，變壓器可去除輔助繞組
具備快速啟動功能
啟動時具有 Line BOP 功能
集成 800V 高壓功率 BJT
±5% 恒流、恒壓精度
多模式原邊控制方式
工作無異音
可調式線損補償
集成線電壓和負載電壓的恒流補償
集成完善的保護功能：
短路保護 (SLP)
逐周期限流保護 (OCP)
FB 過壓保護 (FB OVP)
啟動時有線電壓欠壓保護 (Line BOP)
VDD 過欠壓保護

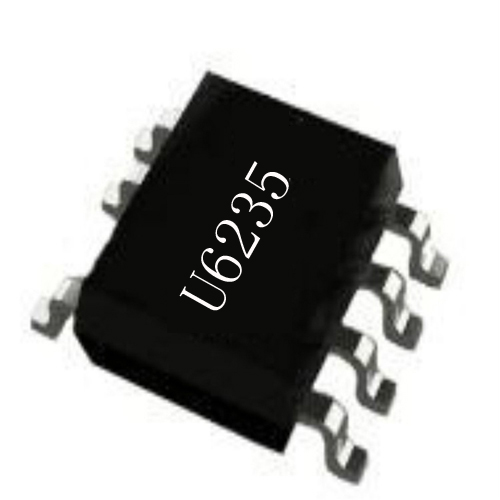

封裝形式 SOP-7
技術團隊，溝通
有從事電源行業20年以上經驗的應用工程師團隊；
工程師擁有一線電源大廠從事研發電源方案經歷，曾服務冠德，茂碩，航嘉等公司；
研發部門由一批海歸博士和國內高校從事電源研發芯片資深研究人員組成；
多項電源方案應用性專利，創新技術
銀聯寶強大的研發團隊，積累了眾多一線電源應用方案經驗，研發成果榮獲多項電源方案應用性專利，可為企業定制性能更優的解決方案。
一線精良設備，精密檢測
銀聯寶擁有電子負載儀、 EMI測試設備、雷擊測試儀、ESD測試儀 AC電源、功率計、示波器、高低溫測試等精良設備，為電源方案設計提供品質保障。
精細化服務，貼心周到
銀聯寶提供電源DEMO設計整套方案，包括方案認證，EMI測試調機樣機測試承認，小批量產跟線服務，批量出廠后質量反饋跟蹤。為中小電源廠提供工廠管理工藝標準流程，根據需求開發優化的電源方案定制方案，并提供整套方案調試，符合安規要求。
