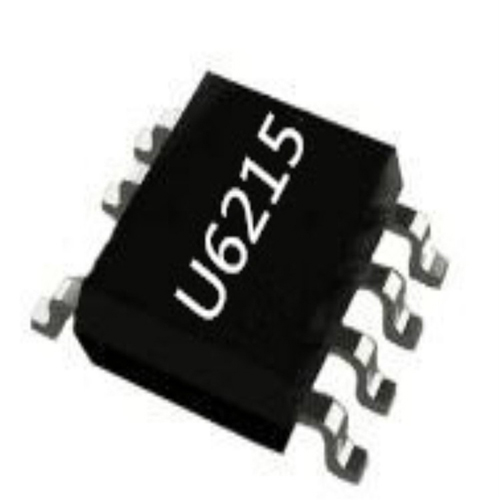

除了基本的電源變換芯片，電源管理芯片還包括以合理利用電源為目的的電源控制類芯片。如電池智能快速充電芯片，鋰離子電池充電、放電管理芯片等等。今天給小伙們介紹的是在消費類電子方面，比如便攜式DVD、手機、數碼相機等，常用的一顆適配器電源管理芯片U6215！

適配器電源管理芯片U6215有U6215A-6W、U6215B-5W、U6215C-3W三個功率推薦，主要特點有：

● 內置超高壓功率 BTJ

● 谷底開通、原邊控制、系統效率高

● 多模式原邊控制方式

● 優異的動態響應

● 集成動態三極管驅動電路

● 工作無異音

● 優化的 EMI 性能

● 恒流、恒壓調整率小于 ±5%

● 超低待機功耗 <70mW

● CV 模式可編程輸出線壓降補償

● 內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過熱保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

● SOP-7 封裝

為了滿足嚴苛的平均效率和待機功耗要求，電源管理芯片U6215采用了調幅控制（AM）調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。

電源管理芯片U6215的過溫保護 (OTP)功能，使得當溫度超過 160℃時芯片就會停止工作，此時只有芯片溫度下降到 135℃時， 芯片才能重新啟動工作。U6215在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U6215X 可實現由滿載到空載全程無異音工作。

電源管理芯片U6215還集成了三極管基極動態驅動技術以優化系統效率?；鶚O驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于 CS 管腳峰值電壓信號。隨著疫情的終將結束，電源管理芯片市場需求有望持續增長。多場景、多應用方案的電源管理芯片需求，就來深圳銀聯寶科技找答案！
