三星剛宣布將把用于洗衣機、冰箱等的數字變頻電機和壓縮機的保修期延長至20年，希望幫助客戶降低功耗和電子垃圾，這表明該公司對其零部件的可靠性充滿信心。深圳銀聯寶科技經過十幾年的技術打磨和市場驗證，同樣對自己的開關電源芯片信心十足，有底氣、有把握的向小伙伴們推薦新一代綠色開關電源芯片U6773V！

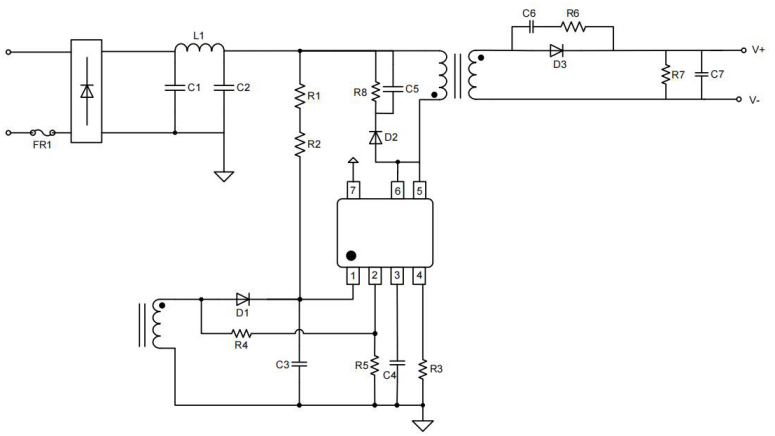

開關電源芯片U6773V是高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。采用內置MOS SOP-7封裝，應用靈活性價比高，最大限度地減少了系統元件的數目，用頻率調制方法來提高系統效率和減小電磁干擾。且系統效率輕松達到六級能效。還內置線纜壓降補償，由此取得良好的負載調整率。

開關電源芯片U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。

開關電源芯片U6773V內置軟啟動功能來減緩功率MOS開啟時的電壓應力，在輕載情況下，控制器通過降低開關頻率來很好的調節和提高效率，在空載情況下，滿足待機功耗在70mW以內。當輸出短路時，控制器可以使開關頻率箝位在16KHz，能夠提高系統的可靠性。

開關電源芯片U6773V管腳名稱：

1 VCC 輸入芯片電源

2 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制

3CPC 連接到GND的輸出電纜補償

4 CS 電流采樣輸入管腳

5、6 Drain  內部功率管的漏極

7 GND P 芯片參考地

開關電源芯片U6773V具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。原邊反饋/內置MOSFET內置環路補償，省去額外的補償或?yàn)V波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。

深圳銀聯寶科技致力于智能家居、消費電子、安防系統等領域開關電源芯片的研發和銷售，客戶好評如潮，受到了越來越多的關注和支持，希望有更多小伙伴同行向前，誠“芯”以待！
